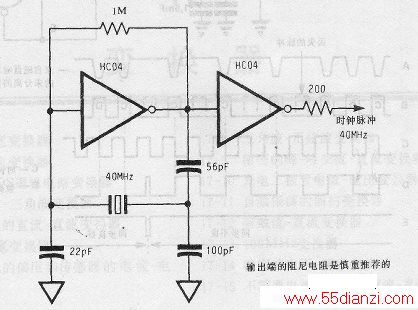

这一电路能在低至1MHz—高达400MHz的频率范围内可靠地工作。在VCC =5V时,第二倒相器的输出基本上能达到O~5V的摆幅。这样大的逻辑输出电平和宽的频率范围,使这一振荡器十分适合于驱动MOS器件,如CPU,控制器芯片,外设装置以及其他TTL产品。在振荡器的时钟输出端和要驱动的器件的输入端之间的串联阻尼电阻,能消除由高速CMOS器件产生的负尖峰信号和振铃。
