新颖实用的网络自动测试器

　　这种网络自动测试器，可方便地检测网络线的连通情况的连接线序，具有一定的实用价值，最适合初学者自制。
　　

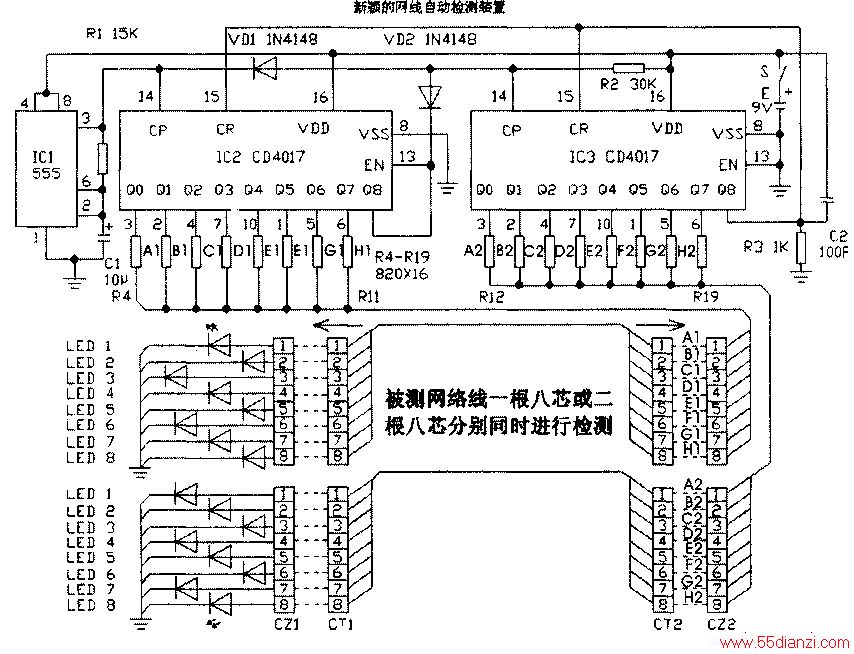

　　电路工作原理见下图所示。用NE555型电路制作成频率约f=1Hz的对称方波，由3脚输出至十进制计数／分频器的IC2、IC3的CP端，输出的脉冲信号，则按IC2：Q1～Q8，IC3：Q1～Q8的顺序轮流输出正脉冲，C2、R3为IC2、IC3提供开机清零的信号，请注意；一定要按IC2、IC3的管脚的顺序进行对号入座，否则输出的指示信号可能出现不规则。按图接线无误，一般情况下不需调试即可正常使用。
　　
　　使用方法：将待查网络线两端分别把CT1、CT2水晶公插头，插入母插座CZ1和CZ2，然后开启网络自动测试器电源，这时发光二极管第一组LED1～LED8，第二组LED1～LED8按顺序轮流闪亮则表明是网线嵌入无误。如某个发光二极管不亮，表明对应连线有虚焊。
　　
　　约8～10s即可准确完成二根8芯网络线的检测。
