自制小小测试仪电路

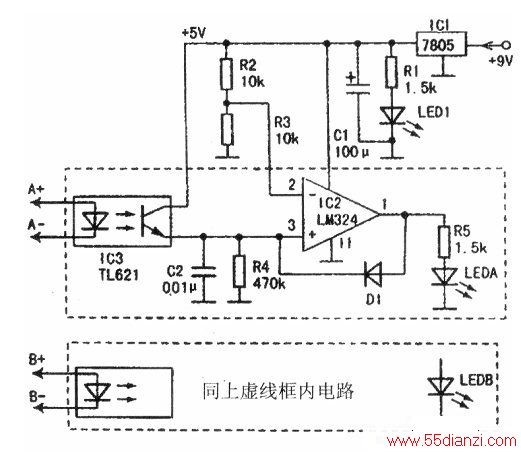

　　此测试电路如下图所示。
　　
　　工作原理：+9V电源经ICl(7805)稳压后输出+5V，作为整个测试仪的工作电压。LED1为电源指示灯。IC2(LM324)是一个运算放大器，反相输入端(2)脚接R2、R3构成的上、下偏置电路，该端电压约25V；同相输入端(3)脚外接“光耦”IC3(TL621)、光敏三极管c-e极和R4成的上、下偏置电路。平时IC3内的光敏三极管处于截止状态，故IC2(3)脚电压为Ov，(1)脚输出低电平，LEDA不亮（发光二极管）；当IC3初端A+、A-有电流通过时，光敏三极管导通，呈低阻状态。当IC2③脚电平高于②脚时，放大器翻转，①脚输出高电平：一路点亮LEDA;另一路经Dl反馈到IC2③脚，比较器进入自锁状态，LEDA保持长亮。C2起到抗干扰作用。R4的取值决定了放大器的灵敏度，依图标取值，只要在A+、A-端加上的电压不小于1V、电流不小于60uA，就能触发放大器输出状态翻转。
　　
　　IC2选用LM324，内含四个运算放大器，可组成四组相同的测试电路。若需要的测试电路，可增加集成块等元件数量，组成多个测试电路。IC3选用线性“光耦”
　　
　　即可（如TLP621）。+9V电源选用叠层电池，便于携带。A+、A-等端口，可用软线引出。
