基于MC1648的简单电感量测量装置的制作

　　在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。
　　一、电路工作原理
　　电路原理如下图所示。

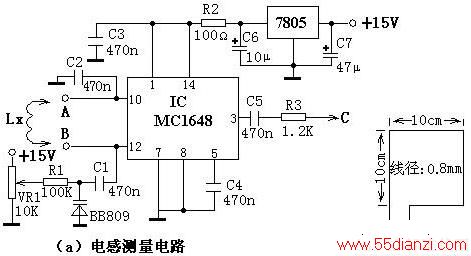

基于MC1648的简单电感量测量电路原理图

　　该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3 脚产生频率信号，可间接测量待测电感Lx 值，测量精度极高。
　　BB809是变容二极管，图中电位器VR1 对+15V 进行分压，调节该电位器可获得不同的电压输出，该电压通过R1 加到变容二极管BB809上可获得不同的电容量。测量被测电感Lx时，只需将Lx 接到图中A、B 两点中，然后调节电位器VR1 使电路谐振，在MC1648 的3脚会输出一定频率的振荡信号，用频率计测量C 点的频率值，就可通过计算得出Lx 值。
　　电路谐振频率：所以LX = 1/4π2 f02C
　　式中谐振频率f0 即为MC1648 的3 脚输出频率值，C 是电位器VR1 调定的变容二极管的电容值，可见要计算Lx的值还需先知道C 值。为此需要对电位器VR1 刻度与变容二极管的对应值作出校准。
　　为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。如图6—7(b)所示，该标准线圈电感量为0.44μH。校准时，将RF 线圈L0 接在图（a）的A、B 两端，调节电位器VR1 至不同的刻度位置，在C 点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1 刻度盘不同刻度的电容量。附表给出了实测取样对应关系。

　　二、元器件选择
　　集成电路IC 可选择Motoroia 公司的VCO（压控振荡器）芯片。VR1 选择多圈高精度电位器。其它元器件按电路图所示选择即可。
　　三、制作与调试方法
　　制作时，需在多圈电位器轴上自制一个刻度盘，并带上指针。RF 标准线圈按图（b）所给尺寸自制。电路安装正确即可正常工作，调节电位器VR1 取滑动的多个点与变容二极管的对应关系，可保证测量方便。该测量方法属于间接测量，但测量范围宽，测量准确，所以对电子爱好者和实验室检测电感量有可取之处。该装置若固定电感可变成一个可调频率的信号发生器。
