逻辑信号探测电路设计与制作

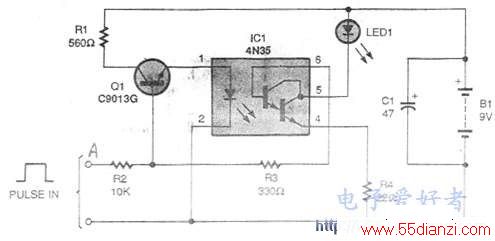

   图1是一种探测逻辑信号的探测电路。逻辑信号都是数字信号，即高（1）、低（0）的电平。

该电路由三极管Q1和达林顿光耦合器ICI4N35、LED1等组成。电阻R₂为探针的限流电阻，以保证在测试逻辑电路信号时，所吸取的电流极小（微安级），从而不影响逻辑电路的正常工作。当探头A探到输入的脉冲是高电平（1信号）时，Q1管导通，其导通电流使ICI光耦的红外发射二极管点亮，从而使光耦的达林顿输出管导通，发光二极管LED1同时点亮，反之，若输入脉冲是零电平（0信号），LED1熄灭。该电路的供电为9V的叠层可充电池。
