新颖实用的太阳能充电小夜灯

　　太阳能充电小夜灯，功能新颖，电路简单。白天放在阳光下充电，晚上就可以使用，非常方便，很适合电子爱好者的制作。
　　
　　1．电路工作原理
　　

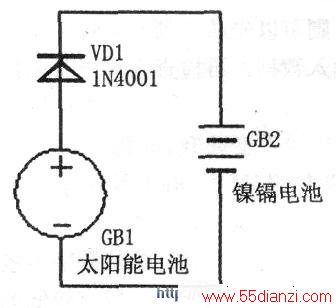

　　太阳能充电小夜灯电原理图如上图所示。太阳能电池GB1白天接受太阳光照射发电，通过VD1给镍镉电池GB2充电。实用电路原理图如下图所示。太阳能电池GB1产生电压时，GBl>GB2，给镍镉电池GB2充电，存储能量。此时，VT1导通，VT2截止，发光管LED不亮。天黑后，GBl<GB2，VT1截止，VT2导通，LED自动点亮。GB2充电一天，小夜灯可亮一个夜晚。LED发光亮度高，能替代市售床头小夜灯或手电筒，适合庭院野外无电地区流动场所或夜间停电时使用。该电路也可作为太阳能充电器使用，供给手机、随身听、收音机等小电器充电使用。将多块太阳能电池进行串/并联还可给电瓶充电。
　　
　　2．元器件的选择与检测
　　

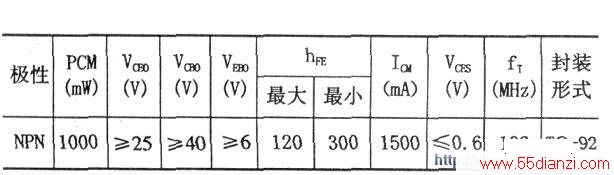

　　三极管VT1、VT2选用8050，其特性参数如下表所示。二极管VD1选用1N4001。发光二极管LED型号用一般管子即可，只要正向导通电压在1.5～2.5V范围均可。电阻Rl为1.5kΩ，R2为100kΩ，R3为2kΩ，以上电阻均为1/8W金属膜电阻。太阳能电池GB1为4.5V、70mA，镍镉电池GB2选用1.5V镍镉充电电池。

　　
　　晶体管、发光管和电阻的检测相对比较简单，其他参考书上阐述的已有很多。下面只介绍太阳能电池的检测方法。太阳能电池也叫硅光电池，是将光能转变成电能的光电器件。太阳能电池的基本结构是一个大面积PN结，在光的照射下，PN结两端便可产生电动势，接上负载就形成电流。太阳能电池检测方法除了有专用的测试仪进行精确检测之外，也可以用万用表进行简单检测，具体方法是：将万用表拨至RXlkΩ档，红表笔接太阳能电池的正极，黑表笔接负极。太阳能电池放在暗处时，电阻的阻值应为∞；靠近60W白炽灯时，电阻值将迅速减小到12kΩ左右。这样的太阳能电池就是好的，可以使用。
　　
　　三、制作方法与使用说明
　　
　　太阳能充电小夜灯外形如右图所示。本电路制作时，选用一个市售（或自制）烟雾报警器塑料外壳，在其顶部装上一块方形太阳能电池(4.5V、70mA)，内装两节五号电池夹和自动充/放电电路控制板，板上焊有一只发光二极管，用以显示电路工作状态。
