新颖实用的多路电缆防盗报警电路

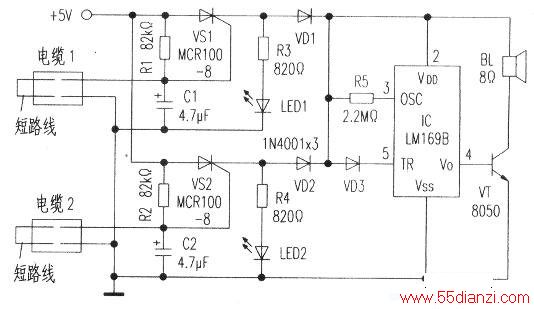

　　下图为多路电缆防盗报警电路．LED1、LED2作分路报警指示．LM169B为“抓贼呀”语言报警芯片。
　　
　　以电缆1为例，电缆正常时，可控硅VS1控制极经电缆及短路线接地而关断，后续电路无电，LED不亮，扬声器BL无声。一旦电缆被割断，VS1经Rl被高电平触发导通，LEDI发光指示电缆l出现断路故障，同时隔离管VD1导通，经VD3触发LM169B工作．BL发出报警声。调节振荡电阻R5，可改变报警音调。
