单个电子6点灯光骰子的电路屡见不鲜，但它在麻将游戏中没有实用价值。在麻将游戏中，人们一次使用2枚骰子。本电路就是模拟麻将游戏中的2枚骰子，设计出双6点电子骰子：它有两组6点电子灯光骰子，使用也模仿麻将游戏中的玩法，只要按动一次开关，就可以得到2组电子灯光骰子的结果。2枚电子骰子是相互独立的，也就是它们产生的随机数结果互相独立，互不干扰。本电路可在麻将游戏中取代实物骰子。
电路原理

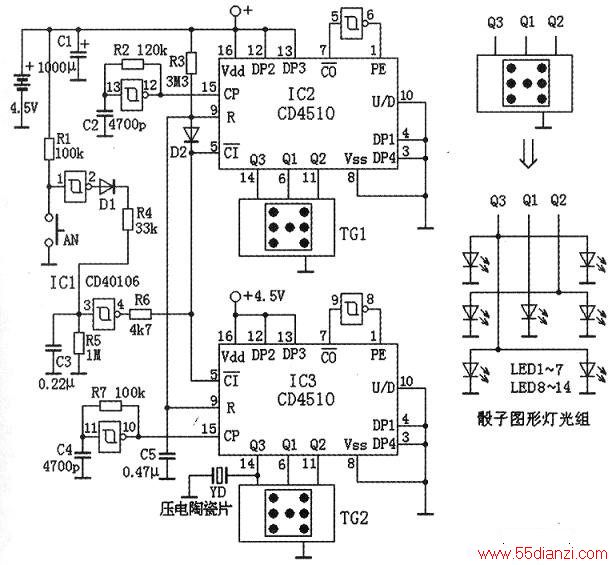

电路图见下图。电路由激活电路按钮、时钟脉冲发生器、整形电路、延时触发开关、自动定时开关、6点电子灯光骰子等电路组成。激活电路按钮是本电路唯一的操作和控制开关，它的作用是每按动一下按钮，电路就会工作一次，显示双6点骰子的结果：结果维持约10秒钟以供人观察结果，然后自动熄灭。为了方便实用，本机不设电源开关：当灯光熄灭后，整机耗电电流约为数微安。时钟电路和整形电路由施密特触发器40106组成，可保证开关脉冲工作可靠驱动6点骰子电路产生随机结果。采用7只发光二极管组成6点骰子图形灯光组显示近似骰子的6种不同的点数图形。
制作要点
电路可在面包板上组装。要注意使用高亮度发光二极管。两组骰子可以采用颜色不同的灯光。电池电压在4.5V或者6V，电压高可提高灯光的亮度。在使用中，按动电钮的时间长短虽然可影响产生的结果，但是松开按钮的一瞬间，是无法得到结果的。电路设计考虑到尽量避免人为因素，当人松开按钮后，积分电路放电，经过一段时间才随机出结果。结果保持时间也可进行调整。
