这里介绍的延时夜灯具有两种本领：(1)光控延时照明。当关掉室内电灯时，它能延时点亮1.5分钟以上，避免了摸黑上床或锁门外出的不便；晚上突然停电或保险丝熔断时，它同样发出亮光，使你尽快找到火柴并点亮蜡烛。(2)手动延时照明。睡觉前将该灯放在枕边或床头，半夜醒来看表或起床方便时，只要按一下灯盒上的按键，小灯便延时点亮2分多钟，既满足了照亮需求，又防止了开关电灯时强光突变对眼睛造成的不良刺激，使你睡意不被驱走！
这盏小灯电路简单，所需元件不多，造价仅5元左右。由于采用干电池供电，工作安全可靠，非常适合初学者和少年朋友们制作与使用。
工作原理

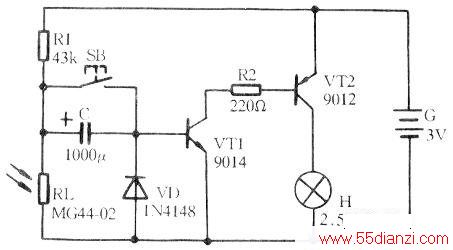

延时夜灯原理如下图所示。白天或夜晚室内开电灯时，光敏电阻RL受光照呈低阻，三极管VT1、VT2无偏流均截止使小电珠H断电不发光。当室内电灯突然熄灭时，RL因失去光照呈高阻，电容C的正极电位跳高，电池G通过Rl和VT1的发射结对C充电，充电电流作为VT1的偏流使得VT1、VT2先后导通，从而使H通电发光。经过一段延时时间，C充电电流趋向零，VT1、VI2先后失去偏流截止，H断电自动熄灭。
当因天黑室内光线缓慢变暗时，由于C的正极电位随着RL阻值逐渐增大而缓慢升高，其充电电流始终很小，经VT1、VT2放大也不足以点亮H，故这个电路只对光线突变起作用。当天亮或再次开亮室内电灯时，RL阻值变小，C的正极端电位下降，C所充电荷通过RL和二极管VD快速泄放掉，为再次熄灯后延时点亮H做好准备。
电容C两端并联一个自复位按键开关SB用于手动延时照明。在黑暗环境中按动SB，C所充电荷便被快速泄放掉；随后电池G通过Rl和VT1发射结对C重新充电，充电电流使VT1、VT2导通，H通电发光，同样达到了延时照明目的。白天或电灯照明环境下，由于RL受光照呈低阻值，C两端无法充电，故按动SB不会点亮小电珠。
小电珠每次点亮的时间长短，主要由Rl、C的数值确定，其次还与RL光电阻的变化差及VT1、VT2的放大倍数等有关。按图1选用元件，每次光控延时时间应大于1.5分钟，手动延时时间应大于2分钟。
元器件选择
VT1选用9014或3DG8等NPN管，要求B大于150；VT2选用9012或3CG23等PNP管，要求放大倍数β大于100。VD用1N4148或2CK型硅开关二极管。
RL选用MG44-02型树脂封装光敏电阻，其它亮阻小于2千欧、暗阻大于200千欧的光敏电阻也可代用。C用漏电小的优质CD11-10V型电解电容器。Rl、R2用1/8W电阻。H用手电筒2.5V、0.3A小电珠。G用两节5号干电池串联而成。因整个电路平时耗电甚微（实测静态总电流白天小于66微安、夜晚小于0.15毫安），故无须设置电源开关。
制作与使用
下图为该延时夜灯印刷电路板接线图。可用刀刻法制作，实际尺寸约55mm×30mm。具体做法：裁取尺寸合适的单面敷铜板，按图画好除箔线条，用小刀（最好用废钢锯条的锋利断口）将不需用的铜箔（图中窄带条部分）划开、剥掉；再用电钻或手捻在电路板上打孔，并用细砂纸将铜箔面打磨光（编者按：除非用金相砂纸，即使是细砂纸也嫌太粗。用湿布沾去污粉擦则效果极佳），涂一层松香酒精溶液，晾干即可。按键开关SB按右图所示用磷青铜皮弯制，并用废发光二极管(直径5mm)做成按钮。
焊接好的电路板连同电池G（配3V塑料电池架）一块装入尺寸约60mm×50mm×35mm的绝缘小盒内。盒面板分别开孔固定小电珠H和伸出按键开关按钮，盒侧面开孔固定光敏电阻器RL。制做成的延时小灯外貌如下图所示。安装时注意：要尽量避免H光线直射到RL上，以免电路自身干扰无法正常工作，必要时可在两者间加装挡光板或者在RL外围套上合适的遮光罩。
制作好的延时小灯，一般不用任何调试便可投入使用。在作为光控灯使用时，可将电路盒竖立放置在台灯、吊灯下方，使RL正对电灯、H面朝需照明方向即可。如果嫌小灯每次延时照亮的时间太长（或太短），可适当减小（或增大）C的容量加以调整、直到称心为止。因小灯耗电省，两节新电池一般可用两个多月时间。
如果电容器C漏电严重，就会使夜里电路的静态电流增大至数毫安以上（可用黑色墨水瓶盖罩住RL，测电路静态电流大小判断），导致电池使用寿命显著缩短，应更换漏电小的正品电容器。
