向大家介绍一种新颖有趣的电子玩具，一个滑稽的猫头鹰嘴里含着一个大老鼠，只要你用光电枪击中老鼠的头部，猫头鹰就不断“嘀咕”地叫起来，同时两眼还发出红色闪光，5秒钟后，叫声和闪光自动停止。

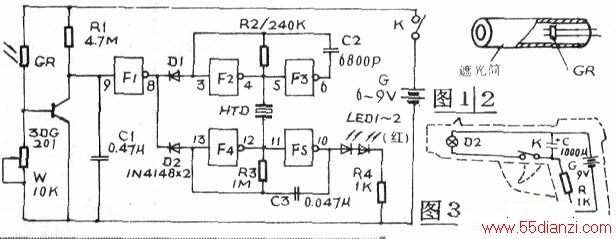

电路原理：该玩具的电路原理如图1所示，非门F2和F3组成音频振荡器，非门F4和F5组成超低频振荡器，当这两个振荡器起振时，压电陶瓷片HTD发出两种荡调制的声响，即发出“嘀咕、嘀咕”双音声响，同时发光管LED1、LED2发出阵阵闪光。这两个振荡嚣起振与否受非门F1控制，平时光敏电阻GR无光照射呈高电阻，晶体管截止，其集电极即F1输入端为高电位，经F1反相后输出低电平，D1和D2,导通，非门F2、F4输入端被箝位在低电位，两个振荡器停振，声光显示全无，当GR被光电枪射中时呈低电阻，晶体管导通，集电极输出低电位，经Fl反相后输出高电位，D1、D2截止，两振荡器起振，猫头鹰开始发出叫声同时两眼闪闪发光。由于光电枪射中GR的时间是短暂的，光束结束后，晶体管又重新截止．此时电源经R1向电容C1充电，使非门F1的输入端还将维持低电位，随着C1充电的进行，两端电压不断升高，约5秒后，C1上端电位达到CMOS门阈值，F1输出低电位，D1、D2导通，振荡器停振，声光信号停止。电位器W和GR构成分压器，调整W阻值可改变晶体管基极电位，进而调节GR的光控灵敏度，W阻值越大，光控灵敏度越高。电阻R1和电容C1组成延时电路，R1、C1值越大，充电时间越长，即玩具被光束射中后的呜叫闪光时间越长。
元器件选择：F1-F5用一块CMOS电路CC4069六反相器，其中一个反相器不用，但应将它的输入端接地或接电源正极。CC4069为塑封双列直插结构，共有14个引出脚。晶体管用普通3DG2,01或9013等硅NPN三极管，β≥60即可，D1、D2用1N4148或2CK型开关二极管，LED1、LED2用φ5mm的圆形红色发光二极管，GR用MG45型光敏电阻，W用普通WH7型微调电位器，其余电阻均用RTX-1/8W型碳电阻器，电容均为涤纶电容器，HTD用中35mm压电陶瓷片，可获得较大的音量，电源电压可在6~9V，电压越高音量越大。因该玩具耗电极小，故可用叠层电池供电，以缩小体积。
制作与调试：为防止玩具周围杂光对光敏电阻器GR产生干扰，应给GR加装一个遮光筒，如附图2所示，保证只有当激光枪射出光线时才照射到GR，方便白天游戏。
光电枪的制作如附图3，板机未扣时，电源E通过R向电容C充电，当扣板机肘，K闭合，电容C向电珠DZ，迅速放电，使DZ发出一束强闪光。DZ用2.5V聚光小电珠，E用6F22型9V叠层电池，光电枪—般不用调试即阿工作。
调整猫头鹰时只要调整电位器W，先将W置于阻值较小位置上，让光电枪在距GR约5m处射击，逐渐调大W，直到GR被击中后玩具能发声闪光。注意W不宜过大，否则会因灵敏度过高导致因外界光线较强而造成GR误动作。两振荡器频率一般不必调整，如感到HTD发出的音响效果不满意，可分别调整电阻R2和R3或电容C2和C3，直到满意为止。
