一款用晶振稳频的调频发射器

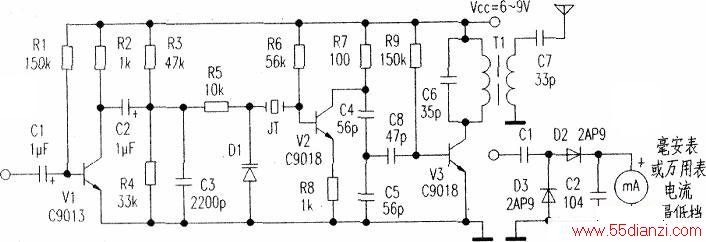

　　该电路原理如下左图所示，由Vl及相关阻容元件组成一级音频放大电路，为调制级提供足够强度的音频信号。D1是变容二极管，其等效电容量随着两极所加的反向电压变化而变化，从而使晶振及外围电路组成的振荡器中心频率随之变化，达到调频目的。振荡器输出的信号经V3倍频、放大，再由调谐变压器完成匹配与滤波后输出。
　　
　　该电路用了调谐变压器，因而在制作完后要调整其磁心，使之匹配。其方法是制作一个简易场强电路（如下右图所示），接至变压器的输出端，调整磁心，直到电流表指示值最大为止。电路中所用元器件尽量使用高频特性好的元器件。晶振选用标称值为29—36MHz之间的晶振，D1可用MV2105，变压器需自制，可选用电视中周作骨架，去掉屏蔽罩，用φ0.2mm左右的漆包线在骨架上初级绕3匝，次级绕1匝。天线可用1/4波长的软导线代用。
