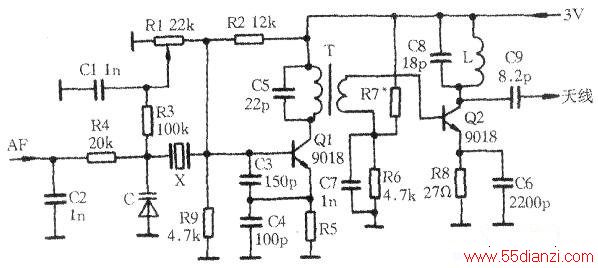

这款用晶体稳频、倍频放大的无线话筒，其稳定度不亚于市售百元以上产品。电路见下图所示。
由Ql组成晶体稳频的电容反馈振荡器，振荡信号从集电极由调谐回路选择输出，以减小谐波成分，提高稳定度。电容式话筒从AF端输入，经Rl、R3、R4向电容话筒提供极化电压，同时调整Rl可微调频率。话筒输出信号加到变容二极管C上，其容量随音频信号变动产生频率调制作用。晶振X采用49.86MHz（选用44～50MHz均可）。
高频变压器T可用彩电中的图像中频谐振回路代替。其方法是：将内部瓷管电容器挖去不用，在原线圈匝间用0.12mm漆包线绕2匝作为次级。当晶振频率在上述范围选用时，可在中周初级引脚间并入15～22p电容。
图中，Q2为倍频放大器，既可以提高RF输出电平，同时将振荡器与天线隔离开，以避免使用中由于天线参数的变化（当靠近人体或墙壁等时）影响频率稳定。C8和L为Q2的负载回路，其谐振频率设计在99.7MHz。线圈L可用0.6mm漆包线在园珠笔芯上密绕6匝。C8可在8.2～18p之间选择，通过拨动L的匝间距离使回路谐振。
图中所有元件都可装在15×15平方毫米的条形试验用印刷板上，印刷电路板和两节5#电池架并排装入尺寸合适的小塑料盒中。天线可用一根长30cm的软线代替。
倍频式RF发射电路是否有良好的效果关键是调试，调试不良很可能前功尽弃。首先用47k微调电阻代替R2，使Ql集电极电流为卜1.5mA。调到1mA左右后，用电压表检测Qle、b极是否反偏（即基极电压为负，发射极电压为正），如已反偏，证明Ql已振荡。如果调到5mA仍不振荡，应换入较好的9018。然后再调整R7，使Q2的集电极电流为l0mA左右。值得一提的是，不能采用串入电流表的方式直接测试Ql集电极电流。串入电流表的结果改变了Ql负载电路的参数，因为电流表在低电流档内阻较大，再加上分布电容，使Ql不易起振。因此，检测时应用数字表低DC电压档，并联在R5两端测电压，然后除以R5阻值(0.56k)即为Q1的IC(mA)。
其次是频率调整。调整的目的并非要求RF信号的频率准确度为多少MHz（采用晶体稳频后频率误差不会太大），而是使谐振回路T的频率等于晶振频率，谐振回路L、C8的频率调谐2倍于T的谐振频率，以使发射效率最高。调试前，可做一小工具作为电平指示器。方法是：用lk电阻和1N4148串联接在表笔的前端（不能靠近电压表），构成RF检波器如右图所示。该检波器将RF信号变成直流，用低压直流档以检测RF电平。尽管其测试值不可能准确，但作为相对大小的比较还是可行的。
首先将正负表笔按图示固定好，以使电容的引线尽量短为原则。如此构成RF检波器。然后用夹子（夹子上接线应尽量短）将红表笔夹在电源负极（不考虑电池正负极，因为测试点的直流电压使1N4148反偏无影响），共地端用lk电阻引线搭在Ql集电极，调整T的磁芯使电压表指示最大。如果磁芯旋到底电压指示仍在增大，说明C5过小。如磁芯旋出甚至取下电压还在上升，说明C5过大。调整中最好的一点即左右旋磁芯时电压都减小，否则C5的容量不合适。
第二步是调整倍频放大器。从AF端输入任何音频信号，如收音机等，然后焊入30cm长的软天线，暂时不接入C8。此时应有信号输出，用FM接收机在97～102MHz之间接收，即使信号很微弱也可以。
然后将收音机摆放较远处（以接收到信号为原则），调整L的匝间距离，若拉长间距收音机声音变大，可以不用并入C8。再用上述检波器接入Q2集电极，调整L间距使电压表指示最大。如L调到最密输出电平仍增大，则试着并入10P、12P、18P电容，使之调到电平指示最大为止（大到稍稍将L调密电平即减小为好）。调好后，再重调R7使输出电平最大。上述调整过程的原理是：先用收音机粗调使倍频放大到输出频率的两倍，而不是处于基频放大状态；第二步在此频率点使L、C8谐振达到效率最高。
上述调整方式可以装成小型FM频段发射装置。为了提高输出功率，可将晶体选用20MHz左右，通过改变C5使T谐振在20MHz。将C8、L改用38MHz中周变压器（不用C8，中周内电容也不必挖去），可以调整在40MHz。按上述方法调好后，再加一级丙类倍频放大，使之输出88MHz以上的频率。丙类放大管可采用输出1W左右的高频功率管，区别是其静态电流只需调到1mA以内，目的是越过b、e极0.6V的饱和压降，以使其工作在丙类以提高效率。
