这款无线电遥控风扇无级调速器具有三大功能：(1)通过点按发射器上的按键或者用手快速去碰一下接收调速电路引出的触摸电极，可实现对风扇电源的“开”或“关”；(2)通过掌握按下发射器上按键或者手触电极的时间长短，可实现一定范围内对风扇的无级调速，且速度在控制电路不断电时可记忆起来，不必每次开启风扇时重调；(3)按动发射器上专设的按键或者闭合接收调速电路专门的开关，风扇以7.64s的周期连续循环无级调速，可使风量一阵大、—阵小，凉风阵阵，从而达到模拟自然风的效果。
一、工作原理

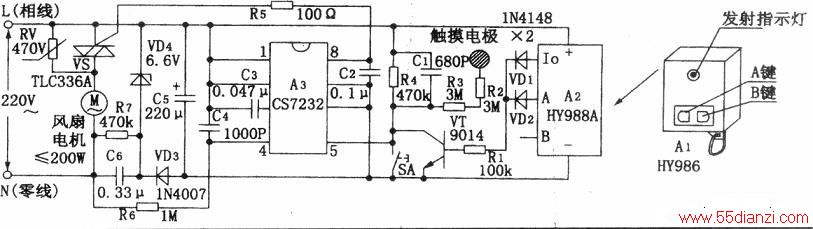

无线电遥控风扇无级调速器的电路如下图所示，其核心器件为两位无线电遥控专用组件A1、A2和新型触摸调光、调速集成电路A3。M是为便于说明原理而绘出的被控风扇电机。
220V交流市电经C6限流、VD4限压、VD3半波整流和C5滤波后，给控制电路提供约6V直流电。当在有效距离范围内点按(<1s)发射器A1上的B键时，接收模块A2的解码有效输出端Io输出同步正脉冲信号，经三极管VT反相，向A3控制端第⑤脚注入负脉冲信号，控制A3从输出端第⑧脚输出或中止双向晶闸管VS所必需的触发信号，完成对电机M的“开”
或“关”控制。若按动发射器上B键前为风扇运转，则按键后风扇停转；反之相反。风扇转速与前次停转时的速度相同，只要不断电总保持这一规律。按下B键不松手(>18)时，电路移相调速，相角大小对应风扇电机的转速，调速移相范围40°一159°(对应电机工作电压有效值27·200V)；手松开B键，则转速不再改变而保持这一瞬间的速度。当按动发射器上A键时，A2对应输出端A输出高电平，VT导通，A2第⑤脚获得低电平，调速电路进入连续循环状态，变速周期为7.64s，从而实现模拟自然风控制。如欲解除模拟自然风状态，只要按动一下发射器B键即可，此时A2的A端恢复高电平、B端（悬空）变为低电平，M转速锁定不变；再次点按一下发射器B键，则M自动停转。
电路中，触摸电极与人体保安电阻R2、R3构成了触摸控制电路，主人通过用手接触触摸电极，可实现与发射器B键相同的控制功能。SA为模拟自然风手动控制开关，闭合时产生模拟自然风，断开时解除此功能。
二、元器件选择与制作
A1、A2选用HY986/988A型两位无线电遥控专用组件，其有效遥控距离可达50m。Al、A2也可用同类产品TWH9236/9238来直接代换。A3选用CS7232型触摸调光、调速控制集成电路，亦可用SM7232、BA2103等同类产品直接代换。VS选用TLC336A (3A、600V)型普通双向晶闸管，要求其触发电流越小越好，确保工作稳定可靠。VT用9014或3DG8型硅NPN三极管，要求β>100。VDI、VD2用IN4148型硅开关二极管；VD3用1N4007型硅整流二极管；VD4用6.6V、0. 25W硅稳压二极管，要求稳压数值准确，可选2CW55、1N4099型等。
RV用470V、100A(峰流)氧化锌压敏电阻器，它并联在VS两端，主要防止风扇电机产生的感应电压击穿VS。R1～R6 -律用RTX-I/4W型碳膜电阻器。
C1～C4均用CT1型瓷介电容器，C5用CDI1-10V型电解电容器，C6用优质CBB13-630V型聚丙烯电容器。SA用小型1x1拨动开关。
制作时，将Al以外的电路全部焊接在欲改造普通台式风扇的底座腔内。触摸电极可用铝（铜）皮加工成标志牌，并用强力胶粘贴在风扇底座塑料面板合适位置处，以利操作。触摸电极背面焊上套有绝缘管的串联电阻器R2、R3．其端头与控制电路接通。SA固定安装在触摸电极附近即可。如欲控制室内吊扇，可将接收控制电路单独装入一塑料小盒内，盒面板固定触摸电极和SA开关；将小盒固定在便于操作的墙壁上，分别通过双股电线接通220V市电和吊扇电机，便可投入使用。
制作时注意：R4阻值大小决定电路触摸灵敏度，可根据实际所用的触摸电极面积大小来调整其阻值，以获得满意的灵敏度。原则上触摸电极面积越大，R4阻值应越小。另外，220V交流市电一定要按图所示分清相线与零线后接人，如果接反了就会使触摸功能丧失。由于电路调压与风扇转速变化有一定时间差，故实际调速（尤其调至最大速度）时不容易掌握得很准确。
为此，建议在风扇电机M两端并联上一只10～15W、220V的小灯泡，根据灯光变化来判断转速；而且灯光可成为风扇装饰，一举两得。
