无线电遥控数字比例方式的结构

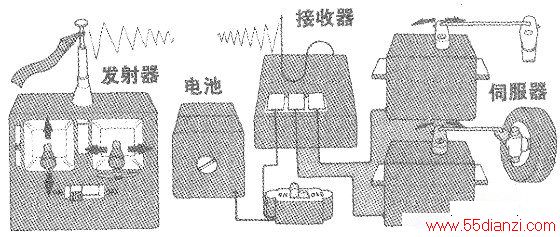

　　数字比例式的无线电遥控装置主要由发射器和接收器与伺服装置以及电源组成，见下图。
　　
　　发射器也就是所谓手持控制盒，设有操纵杆、微调杆等。操作时，控制信号以载波方式发射出去。该信号由接收器接收后去驱动伺服装置。伺服装置的作用是把送过来的信号变为机械性的动作。根据控制信号的不同控制伺服马达的转速、转动方向与转动的时间等，这些动作再通过伺服杆传给车的前轮、飞机或船的舵板等控制部分，对模型动作进行控制。
　　
　　数字比例方式中的“比例”二字是说它可以与发射器操纵杆动作成比例地对模型动作进行精确控制。模型的前后，左右、快慢及转向角度都与遥控器的操纵杆动作同步。数字比例方式之所以能成为现在无线电遥控装置的主流，正在于它的灵活多变。
　　
　　2通道数字比例式无线电遥控装置所说的通道数表示的是能够同时加以控制的不同动作数。4通道数字比例式装置使用4个伺服器，能够控制4组动作。对于电动无线电遥控车模基本上只要能控制转向与转速这两项即可，因而采用的是2通道数字比例方式。现在市售数字比例式的通道数最多为9个02通道是最基本的类型，它可用于赛车、沙地车、战车、船、滑翔机等的无线电控制。
