本文介绍几种性能稳定可靠、性价比很高的无线电遥控电路。

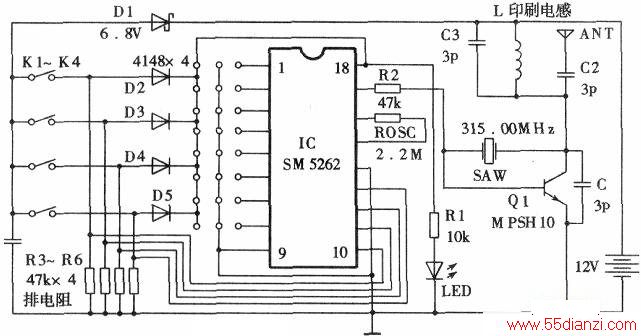

CS900发射电路模块CS900电路模块内部电路如上图所示。它的编码集成电路为PT2262或SM5262，这两种集成电路的内电路及引脚完全相同，可以直接互换，与之配对的解码集成电路可以是PT2272也可以是SM5272(因SM5262与PT2262，SM5272与PT2272可直接交叉或互换使用，在以后的讲述中一律以SM5262为例）。CS900的发射频率由发射管Ql基极和发射极之间的声表谐振器SAW决定，频点为315.00MHz，频率稳定度极高，环境温度在-25～+85℃之间变化时，频漂近为3ppm/℃。环境变化时发射器频漂对遥控距离影响是相当大的。选用声表器件，使得CS900的发射距离受环境影响很小。当遥控器损坏或需要增加同系统内遥控器数目时可以拿来就用，而不必担心频率差异影响遥控距离。

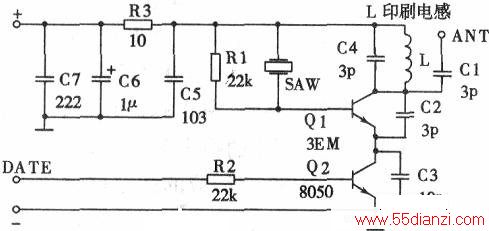

CS900与CS902、CS906接收电路配用，遥控距离在开阔地可达200m以上。CS901发射电路模块CS901发射电路模块的内部电路如上图所示。除315.OOMHz声表谐振器以外全部采用贴片元件。与CS900相比，它未设编码集成电路，而增加了一只数据调制三极管02，这种结构使得它可以和各种固定编码电路、滚码电路及单片机接口，而不必考虑编码部分电路的工作电压及输出信号幅值的大小。
CS901可以和CS900、CS902、CS906配合使用，工作电压3～12V。当工作电压为3～12V、外接25cm软天线时，与CS900发射距离相同。CS901如只用于50m以内近距离使用，为减小体积，可以不加外接天线。

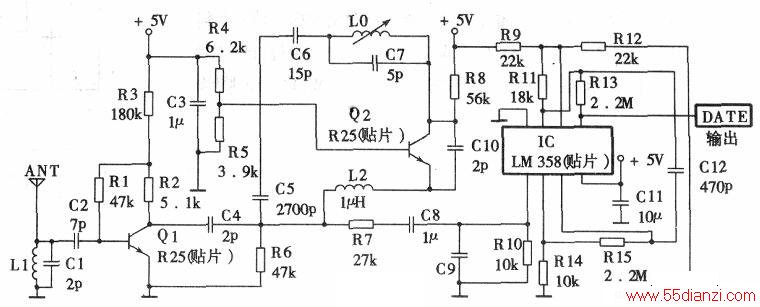

CS902接收电路模块CS902接收电路模块内部电路如上图所示，它为超再生接收电路，其本身不带解码集成电路，因为接收电路仅是一种组件，只有应用在具体电路中进行二次开发才能发挥应有的作用，这种设计有很多优点，它可以和各种解码电路配合，设计电路灵活方便。这种电路的优点在于：(1)天线输入端有选频回路，而不依赖1/4波长软天线的选频作用，控制距离要求较近时可以剪短甚至去掉外接天线。(2)输出端的波形在没有信号时是一条直线，干扰信号只是在这条直线上产生极短暂的针状脉冲，而不象其它再生接收电路会产生密密的噪声波形，所以抗干扰能力较强。(3)CS902自身振荡辐射极小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少模块自身振荡的泄漏及外界干扰信号的侵入。(4)采用带骨架的铜心电感将频率调整到315MHZ后封固，这与采用可调电容调整接收频率的电路相比，温度、湿度稳定性及抗机械震动性能有极大改善。可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做多圈调整。可调电容调整完毕无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。另外未经封固的可调电容在受到震动时定片和动片之间会发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化会因介质变化改变容量；长期工作在潮湿环境中还会因定片、动片的氧化改变容量，这都将严重影响接收频率的稳定性。而采用可调电感就可以解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化。CS906接收电路模块它的外形尺寸及引脚与CS902完全相同，频点为315.00MHz，可直接替代CS902，但性能远高于CS902。

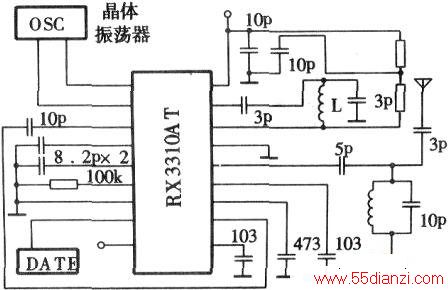

上图为CS906的内部电路原理图，它的核心元件是18脚SOP封装的单片接收集成电路RX3310AT，该芯片工作电压2.0～6.0V，正常工作电流2.6mA，电压省电模式下耗电仅25μA，数据传输速率可达3kbps，可以和单片机接口，与单片机接口除了可以完成复杂的操作功能外，还可以利用单片机的软件解码，省去解码集成电路。RX3310AT灵敏度高、功耗低，美中不足的是外围元件较多，不便于电子爱好者业余使用。
RX3310AT内部带有振荡器，可以外接LC回路调整本振频率，进而调整接收频率。尽管它内部设有温度补偿电路，但LC振荡回路易受环境温度及机械震动影响，而且调试难度较大，所以CS906采用外接晶体振荡器产生本振信号，频率稳定度基本上取决于晶体的精度，这使得它有极强的耐候性，而且可以做到免于调试。一般高频接收电路的本振信号都是由较低频率的晶体振荡器经倍频取得所需频率，而CS906的本振信号未经倍频，直接取自外接晶体振荡器，这种结构有利于提高模块的频率稳定性。
应用电路
CS901和SM5262配合构成的四路遥控器应用较为广泛，因为SM5262的7～13脚可以做为地址码端，也可以做为数据码端，所以依照图l电路可以构成1～6路遥控器。如果将SM5262的D0-D5都作为数据码输入端使用，通过二极管矩阵或多选一数字集成电路按BCD码加权，最多可构成63路遥控器。设DO一D5分别代表1、2、4、8、16、32，则可以形成1、2、3………63(32+16+8+4+2+1)路数据码。当然这时需要采用SM5272L6(M6)作为解码电路，并加上二次译码电路。

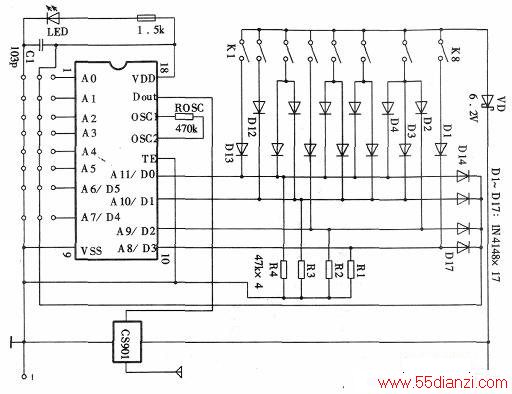

SM5262一般为双列直插18脚封装（SM5262S为贴片封装），工作电压为3N12V，OSC电阻推荐值为2.2MΩ(此时对应的SM5272解码电路中OSC电阻推荐值为470kΩ)，14脚为使能端，使用时接地。通过二极管矩阵构成的8路遥控器电路如下图所示，需要更多键位时可以仿照该电路。
CS901也可以和VD5026或MC145026及滚码电路或数据传输电路配合，但要注意相应电路的工作电压、数据脚的多少及其解码电路的配对，OSC电阻、电容的值也要做相应变化。另外，当采用VD5026做为编码电路时，其1脚最好悬空，否则电路将多消耗大约1mA的电流。电路的构成形式可依照本文所述。

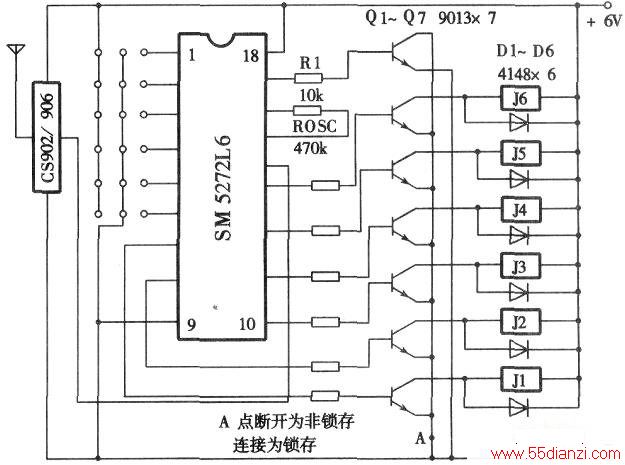

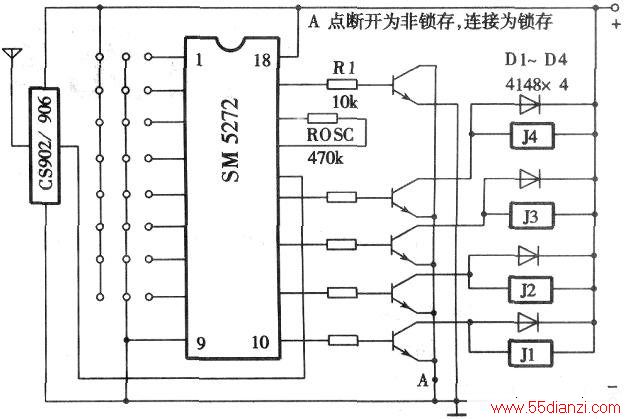

CS902或CS906与SM5272构成的四路接收解码电路如上图所示，与SM5272L6(M6)构成的6路接收解码电路如下图所示，

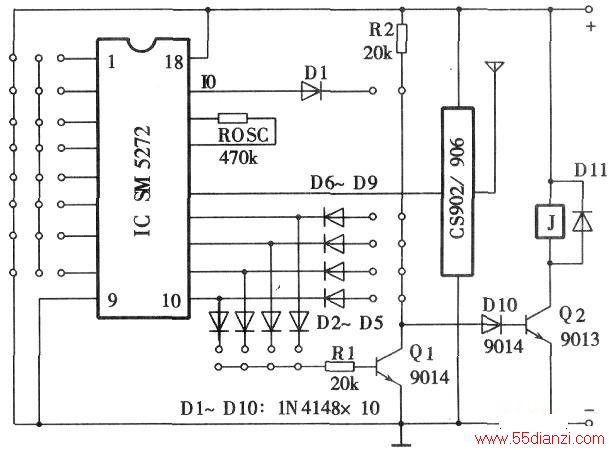

与SM5272及二极管矩阵构成的二次译码多路接收解码电路如下图所示。如果同一执行电路需要多种控制功能，二次译码可以由CD4514、CD4515等集成电路来完成，电路简单，设计方便，但在需要多个执行电路分开放置，且每个电路仅需完成很少几个功能时，采用二极管矩阵可以大幅降低成本，电路设计上也不复杂。
在上图中，通过对二极管Dl～D9的不同跳接，可以实现对15路遥控器的任一路进行锁存或非锁存译码，需要多路译码时可以增加二极管矩阵来实现，推而广之，利用这种译码原理，可以对SM5272L6进行63路二次译码，设SM5272的D0、Dl、D2、D3四个输出端分别代表1、2、4、8通道，其它通道可以用代数和的形式来表达：如第5通道为4+1，第7通道为4+2+1，第13通道为8+4+1，依次类推。以对第7通道的译码为例：分别将D2、D6、D7、D8与对应的接点连通，则只有同时输出高电平且D3输出低电平时，Ql的集电极才能以锁存形式输出高电平，完成对第7通道的译码，Dl的接入与否决定电路的锁存与否，接人为解锁存，不接人为锁存。如需要自锁状态的电路，须接入Dl，并在输出之后加一级双稳电路。
