随着电讯事业的发展，安装电话的用户越来越多。人们既可利用电话进行远距离的交谈，也可利用其线路进行图像和数据的传送。本文介绍的电话遥控器就是电话的一种较新颖的应用。
电话遥控器是用电话对远端的电器（主要是家用电器）实现遥控。遥控器具有两个独立．的开关输出，用以分别控制两个或两组电器的电源。使用时，遥控器的输入线与电话并联，与用户电话具有同样的电话号码。操作人员在另一端拨通电话，电话遥控器会自动模拟摘机，接通话路，等待操作人员的指，令。操作人员只需在电话键盘上再拨一组控制号码，即可对遥控器实施控制。为了防止他人恶意使用，控制码采用六位密码方式，如218518控制第一路开关接通，218517控制第一路开关断开，218510控制第二路开关接通，218519控制第二路开关断开，等等。机内存有16组密码，用户可任选其中一组。
硬件系统

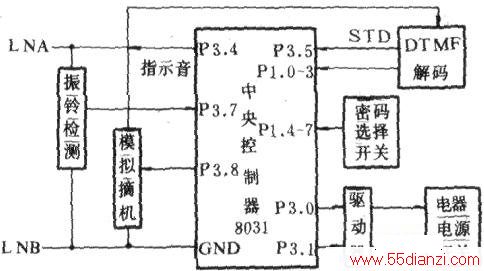

电话遥控器原理如下图所示。
中央控制器采用8031单片微机。为精简电路，单片机系统不作I/O口的扩充，直接利用8031单片机原有的1/0口资源。振铃检测电路主要由一片光藕合器4N35构成，其输出接8031的P3.7口，双音多频(DTMF)接收器是用MT8870宋实现的，其功能是接收操作人员送来的控制码，并将DTMF信号转换成数字信号后送中央控制器。8031的Pl.O—Pl,3与MT8870的四位输出相联，8031的P3.5与MT8870的STD端相连，用于控制读取有效数据。MT8870采用双端输入方式，以提高分辨能力与灵敏度。单片机8031的Pl.4---P1.7接四位DIP开关，通过选择DIP开关的不同位置来选定不同的密码系列。
该电话遥控器采用继电器将300fl电阻接入电话线路的方法来实现模拟摘机，该继电器的通断受8031的P3.6控制。为了便于操作，遥控器内设置了800Hz的提示音，提示音由单片机8031内的TO定时器产生，并由P3.4输出，经驱动后接进话路中。
单片机8031的P3．O和P3.1为两路开关量输出，经驱动后分别控制两路继电器，继电器的触点电流选用5A，故每路控制攻率可达1kW,电话遥控器的工作过程如下：中央控制器8031通过振铃检测电路得知有振铃信号后，将继续检测，直到铃响8次以后，才命令模拟摘机，接通话路，同时P3.4送出800Hz0.25s的提示信号。操作人员在电话线路的另一端的电话内听到该提示音后，即可按键输入控制码，电话发出的控制码信号是以双音多频(DTMF)方式进入电话线路的，遥控器收到信号后由DTMF接收器进行解码：将控制码以对应的数字信号送中央控制器。中央控制器将这些控制码与存储在机内的代码进行比较，确认无误后，发出指令，分别接通或断开两个继电器，完成控制任务。
软件系统

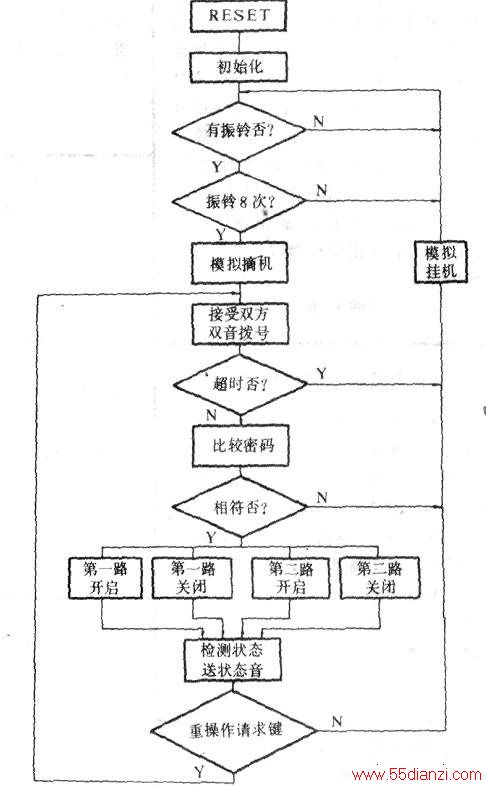

控制流程图如下图所示。程序用PL／M一51语言写成。
程序在生成提示音时需用定时器70中断，中断服务程序在PL／M-51中可视为具有中断属性的—个过程。
程序是用PL／M--51语言编写的，因而很容易改进。新的电话遥控器增加r检测输出口工作状态的程序，用户可以在电话听筒内根据不同的长短音得知遥控器的第一路输出或第二路输出工作在接通或关断状态。另外，程序中利用单片机8031内的定时器T1增加了新的定时器，用户可定时接通或关断第一或第二路输出，定时时间为1～90分钟。
