在离家很远的外地能够遥控家里的电器设备吗？能！本文介绍的“电话遥控器”就能够实现这个目的。只要将电活遥控器并接在家里的电话线上，你就可以随时随地通过电话远距离遥控家用电器。电活遥控器具有以下特点：1．适用范围广无论是家庭、办公室，还是工厂、实验室，只要是通电话的地方，都可以使用。2．控制距离远不论长途短途，也不论国内国外，只要打通电话，就可以实施遥控。3．使用方法灵活可以使用普通电话、IC卡电话、手机等进行遥控。4．安全可靠使用两位数DTMF编码控制，工作稳定，保密性强。5．无干扰对电话、传真、计算机上网等通信业务无任何影响。6．安装方便只需将其并接在电话线上，接通交流电源即可。
一、电路简要工作原理

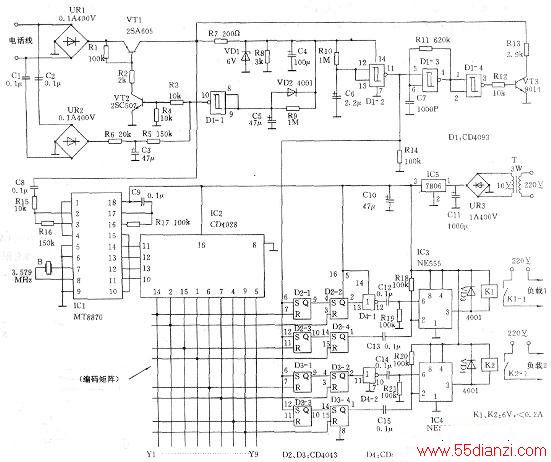

电话遥控器电路图见上图。整机电路包括：晶体管VT1、VT2、施密特门Dl等组成的模拟提机电路；集成电路IC1、IC2等组成的解码译码电路；RS触发器D2、D3、集成电路IC3、IC4、继电器Kl、K2等组成的控制执行电路；变压器T、集成稳压器IC5等组成的电源电路。
当有电话呼入时，交流振铃信号经整流全桥UR2整流成为直流电压，R6、C3延时后，使晶体管VT2导通，并进而使电子开关VT1导通，实现自动提机。在稳压管VD1上产生+6V直流电压，使施密特与非门Dl得电工作。一方面，Dl-1、R9、C5组成延时控制电路，输出约60s的高电平，维持VT1导通。另一方面，Dl-2输出3s高电平，作为译码电路的复位信号，并使Dl-3、Dl-4、VT3等组成的提示音电路产生38的1.5kHz音频提示音信号。
当用户通过电话机发出双音多频编 码(DTMF)控制信号时，经电话线、UR1、 VT1、C8、R15传输耦合至IC1(MT8870) 输入端。MT8870是双音多频解码专用 集成电路，将接收到的DTMF信号解码 为四位二进制码（BCD码）送入译码电路 IC2(CD4028)。CD4028是BCD码一十进 制码译码器，将输入的BCD码译码后输 出，译中者为“l”。本制作中只使用其 Yl……Y9输出端。
为保证电话遥控的安全性和保密 性，任一执行电路的开与关，均采用两位 数密码控制。图l中，D2所含的四个RS 触发器与IC3组成第一路控制执行电 路；D3与IC4组成第二路。以第一路为 例，IC3（555时基电路）构成双稳态电 路，其输出状态受D2-1、D2-2“开”密码检测电路和D2-3、D2-4“关”密码检测电路的控制。当检测到两位数的“开”密码时，使IC3③脚输出为“0”，继电器Kl吸合，其触点闭合使负载工作。当检测到两位数的“关”密码时，使IC3③脚输出为“1”，继电器Kl释放，使负载停止工作。
在IC2(CD4028)的9个输出端与各密码检测电路输入端之间，有一个编码矩阵。通过改变编码矩阵的连接点，即可改变各路“开”、“关”的密码。例如上图所示，第一路的“开”密码是12，“关”密码是34；第二路的“开”密码是56，“关”密码是78。
二、元器件选择
IC1选用MT8870、CM8870等双音多频解码集成电路。VT1、VT2要求耐压大于150V、电流大于50mA。全桥整流器UR1、UR2要求为0.1A 400V，UR3要求为1A 400V，也可用1N4004等整流二极管代替。Cl、C2要求耐压160V以上。K1、K2选用工作电压6V、工作电流小于200mA的直流继电器，其触点负荷根据负载要求选择。其余元器件参数见下图。
三、制作与调试要点

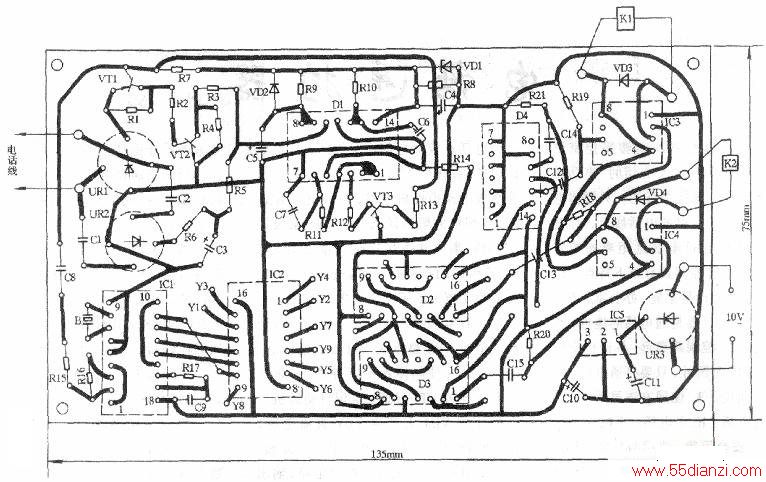

第一步，按上图制作一块印制电路板。在电路板上钻元器件安装孔时应注意，各集成电路引脚的安装孔位置一定要准确，以免造成安装困难。 第二步，对照图、上图，将各元器件焊入电路板。焊接前应对各元器件引脚进行清洁并上锡，以确保无虚焊。焊接集成电路、特别是CMOS集成电路时，电烙铁应可靠接地，焊接时间不宜过长，以免损坏集成电路。
第三步，设定密码。根据自己选定的各路“开”、“关”密码，在编码矩阵中，用跳线将相应的点连接起来、、密码为两位不相同的1～9数字，0不用。

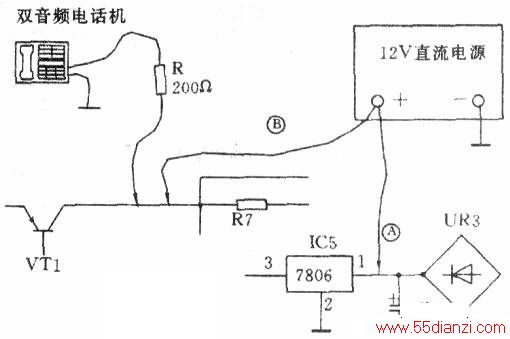

第四步，模拟调试。整机电路安装焊接完成，检查无误后，先不接入电话线和交流220V电源。准备一台12V直流电源和一部双音频电话机。按照上图所示，双音频电话机一引线串接一200Ω/lW电阻后接至VT1的集电极，另一引线接地。12V直流电源负极接地，正极引出A、B两根引线，A引线接至集成稳压器的输入端，B引线接至VT1集电极。当B引线接通时，应能在电话机中听到1.5kHz的提示音。从电话机上按入第一路“开”密码，继电器Kl应吸合；按入第一路“关”密码，K1应释放。按入第二路“开”密码，K2应吸合；按入第二路“关”密码，K2应释放。
第五步，选取一个合适的机壳。电话线接入端可采用电话专用接口。负载连接端可采用普通电源插座。
四、使用方法
将电话遥控器接好电话线和交流220V电源，受控家电的电源插头插入电话遥控器的负载插座，系统便准备好了。遥控时，拨通电话，当振铃声响约过3声后，可听到3s的提示音。提示音结束后60s内，拨出两位数的“开”或“关”密码，便可实现对栩应家电的远距离遥控。60s钟后，电活遥控器自动挂机，如还需遥控，应重新拨通电话。
当与电活遥控器并接在一起的电话机、传真机、上网计算机使用时，并不影响被遥控家电的工作状态；电话遥控器也不会影响电话机、传真机，汁算机的工作。
如欲遥控更多的家电，只需相应增加由RS触发器、555时基电路和继电器组成的控制执行电路的路数，并为其设置相应的密码即可。
