1.水上电动玩具主要结构特点

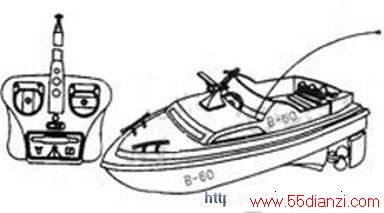

组合及造型如上图所示。对于水上电动玩具，同样具有前、后及左、右4种遥控动作，但遥控对象和执行机构有所不同。在车类电动玩具中，前、后动作遥控对象为后轮，左、右动作为前轮。而在水上电动玩具中。则是分别通过遥控玩具后面的螺旋桨和方向舵。来实现前、后及左、右动作的。另外，水上电动玩具需要密封，通常用不干胶类的物质将水上部分壳体与水下部分壳体结合处进行密封。采用“不干”方式密封，为的是玩具一旦进水后便于拆开排水，或者损坏后便于拆开维修。
2.遥控发射电路工作原理

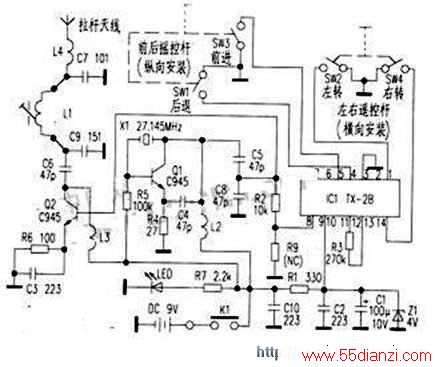

遥控发射电路如中图所示。电路工作原理与“福特”车基本一样，不同之处有四点，一是将前、后动作按键改为操纵杆，从而可增强儿童对电动玩具的真实感；二是该电路未对TX-2B自动关机功能加以利用，⑩脚被闲置，这样自动关机功能对Q1和LED1不起作用，它们将一直工作，因此这种遥控发射电路必须加上一个电源开关K1。否则，不但消耗电池能量，如果遥控长期不用，还有可能导致电池产生漏液：三是该电路晶振X1采用27.145MHz；四是采用9V高压（相对3V而言），Q1、Q2组成的振荡电路和发射电路供电，另将9V电压经R1、Z1、C1稳压成4V电压，加到IC1⑨脚，为IC1供电。
3.遥控接收与驱动电路工作原理
遥控接收与驱动电路如下图所示。电路工作原理与“福特”车基本_样，但属于典型设计，不同之处有三点，一是由于采用高压9V供电。不需要升压电路，因此IC1⑧脚被闲置。但是为了超再生电路及IC1稳定工作，利用R20和DZ1稳压，将9V稳压成4V，避免9V电压下降及波动，影响上述两个电路正常工作。二是为了游艇有力地克服水阻力前进，在驱动电路中4组驱动管采用双管并联工作，加大驱动电机工作电流，以此增强其驱动能力。三是游艇中的转向电机和驱动电机一样，均为带换向器的小型直流电机。而“福特”遥控赛车中所谓的转向电机，实际类似于一个电磁铁。
