本文所述的电扇遥控器，采用了电脑程控集成电路PC-2122和新型红外遥控专用芯片YN5101和YN5201，功能强，电路结构简单，可靠性高，是一种成本较低的实用电路。
工作原理

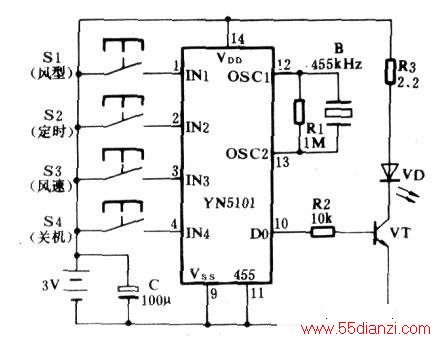

上图是由YN5101构成的红外发射电路。YN5101是专用红外遥控编码电路，与YN5201配对使用，可构成八通道红外遥控电路，本电路仅用其中四个通道。它的功能较强，一块芯片包括了脉冲编码、载波振荡、输出驱动等多种功能。当按下发射开关按钮Sl～S4中任何一个时，IN1-IN4中对应的一端即为高电平“1”，经YN5101编码后，在其输出端DO输出一串经38kHz载波调制的串行编码脉冲。经VT驱动红外发光二极管VD1向外发出红外指令信号。
YN5101采用(455kHz)晶体时钟振荡，工作频率非常稳定。它的工作电压为2.5～5v，静态电流仅3μA．因此，发射器不必设置电源开关。

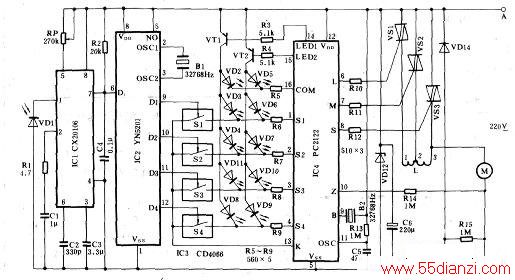

上图是红外接收及电扇电脑控制电路。IC1为红外线接收专用前置放大器CX20106A。该电路采用RC有源滤波器，不需外接电感，可避免外界磁场的干扰，其可靠性优于μPC1373H构成的前置放大器。改变其5脚电阻RP，可使CX20106的接收频率在30-60kHz之间调节。由红外光敏管VD1接收到的红外线脉冲指令信号，经IC1放大、选频后，最终在其7脚输出经检波后的编码脉冲，送YN5201。
YN5201是与YN5101配对使用的红外遥控脉冲解码器。编码脉冲信号由Di端输入，经YN5201解码后，在其输出端D1-D8(这里仅用Dl～D4)输出控制指令。Dl～D8为正脉冲输出方式，输出脉冲宽度为62.5ms。YN5201采用晶体(32768Hz)稳频，工作频率非常稳定。其工作电压为2.5～5V；输出端驱动电流≥ImA。
YN5201的Dl～D4端输出的正脉冲，控制四模拟开关IC3(CD4066)S1-S4中相应开关闭合。
IC4(Pc2i22)是一片电脑风扇程控电路。其功能有：强、中、弱三档风速选择；常风、自然风、睡眠风三种风型选择；定时时间以0.5小时为单位累计，分为0.5小时、1小时、2小时、4小时四段，最长定时时间为0.5+1+2+4=7.5小时；另外，电扇采用中等风速3秒启动，以提高弱风档电机启动转矩。
当按动发射器sic风型选择）按钮时，接收电路中YN5201的Dl端输出高电平，CD4066中Sl闭合，使风型为常风，自然风、睡眠风循环。S1闭合一次，风型变化一档。同时，VD7(常风)VD6(自然风)、VD5(睡眠风)指示出风型。
当按下发射器S2(定时选择)按钮时，接收电路中YN5201的D2端输出高电平，CD4066中S2闭合，使定时时间以0.5小时为单位累计循环。同时，VD8(0.5小时)、VD9（1小时）、VD10(2小时)、VD11（4小时）指示出定时时间。当VD8亮时，定时为0.5小时，当VD9亮时，定时为1小时，……以此类推。当VD8和VD9亮时，定时时间为(0.5+1)=1.5小时，当VD8、VD9和VD10亮时，定时时间为(0.5+1+2)=3.5小时，……以此类推，最长定时时间为7.5小时。当VD8～VD11均不亮时，表示不定时，电扇一直工作到切断电源为止。
当按F发射器S3（风速选择）按钮时，接收电路中YN5201的D3端输出高电平，CD4066中的S3闭合，使风速按强、中、弱三档循环。S3闭合一次，风速变化一档。同时，VD2(强)、VD3(中)、VD4(弱)指示出风速档次。
当按动发射器S4(关机)按钮时，接收电路中YN5201的D4端输出高电平，使CD4066中S4闭合，将J电扇关掉。
在PC2122中，L、M、S分别为弱、中、强风输出驱动端，可直接驱动双向晶闸管VS1、VS2、VS3，它们将不同的电感串入电扇电机，以得到不同的转速。
另外，每按一下发射按钮，接收电路中压电蜂鸣片B2就响一下，表示键入有效。
元件选用与电路调试
发射电路中，S1～S4用5×5mm轻触开关或导电橡胶按键。电源用两节5号电池。B用455kHz晶体。VD用SE303。VT用9013。
接收电路中，VD1用PH302。B1用32768Hz晶体。
VD2～VD11用ψ5mm或2×5mm发光二极管，颜色选择：
指示风型的VD5～VD7用红色；指示风速的VD2-VD4用绿色；指示定时时间的VD8~VD11用黄色。B2用ψ20mm压电蜂鸣片。VD12用6V/1W稳压管。VD13、VD14用1N4007。vs1-VS3用1A／400V双向晶闸管。C7用1μF／400V电扇电容。

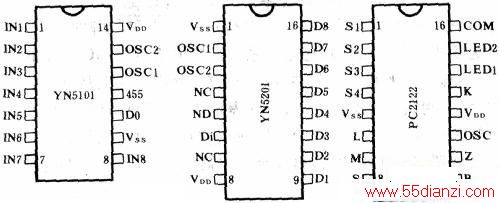

上图给出了YN5101、YN5201和PC2122的引线排列图。
调试时，按下发射器中任何一键，接收电路中YN5201对应输出端Dl～D4输出高电平。若遥控距离不够远，可调整CX20106的5脚电阻RP．经调试后的遥控距离一般可达7m以上。其它部分不用调试即可正常工作。
