本文介绍一款适合初学者制作的调频无线话见图1，具有电路简洁、制作调试简便、传播距离较远、信号保真度较好等特点。通过本制作可使初学者掌握高频电路的制作方法，以及自制电感器和电容器等制作技巧。
一、电路工作原理

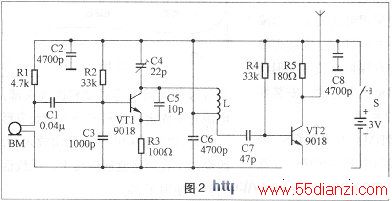

图2为调频无线话筒电路图，图3为工作原理方框图。整个电路包括声音拾取和声电转换电路、高频振荡和调制电路、缓冲高放电路等部分。声电转换电路将声音信号转换成为电信号，用以调制高频振荡信号；被声音信号调制后的调频信号，经缓冲高频放大后，由天线辐射出去。由于增加了一级缓冲高放，所以发射频率非常稳定，即使用手触摸天线，也不会使发射频率偏移。发射频率可在88MHz-lO8MHz范围内调节，用普通的调频收音机接收时，有效距离可达30m ～50m。
电路工作原理是：超高频晶体管VTI等构成高频振荡器，振荡频率由L、C4、C5以及VTI的结电容决定。驻极体话筒BM输出的音频信号，经 C1耦合至VT1基极，使其c-b结电容随之变化，从而实现了调频。改变C4，即可改变其中心频率 (在 8 8 M H z 一lO8MHz范围内选择)。超高频晶体管VT2等构成高频缓冲放大器。VTI输出的调频信号，通过C7耦合至VT2基极，经VT2放大后从天线W辐射出去。
同时隔离了天线负载对高频振荡器(VT1)的影响，使振荡频率更加稳定。
二、元器件选择与自制

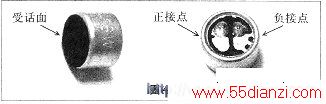

BM选用驻极体话筒，如图4所示。驻极体话筒内部含有一个作放大用的场效应管，因此拾音灵敏度较高，输出音频信号较大。驻极体话筒有防尘网的一面是受话面。话筒底部有两个接点：与金属外壳相连的是负接点，使用中应接地或接电源 t 四周悬空的是正接点，接信号端。
VT1、VT2选用高频晶体管9018，外形及管脚排列如图5所示。
天线可用一节20cm左右的软导线。电感L需自制，微调电容C4也可自制。
1. 自制电感器自制
电感器方法见图6。用直径0.5mm的裸铜丝 (镀银线更好)，在一根直径约4.5mm的圆棒上密绕11圈，然后抽去圆棒，成为一个空心线圈，并将其均匀拉长至l4mm。在空心线圈的第8圈处焊出一个抽头引出端，将空心线圈分为8圈与3圈两部分。
2. 自制微调电容器
微调电容器可用弹性铜片和敷铜板自制。按图7所示，用一小块敷铜板刻制成包含定片和动片连接踹的电路板，用弹性良好的薄钢片剪成图示形状的动片，用塑料绝缘薄膜剪成绝缘片，绝缘片的长宽均应稍大于动片。在电路板、动片、绝缘片上均应按图示位置钴出两个小孔。
将绝缘片、动片依次放在电路板上，用空心铜铆钉穿过右侧的小孔将动片铆固在电路板上，并将动片左侧向上稍稍翘起，如图8所示。绝缘片垫在动、定片之间，应保证动、定片不会相碰。
再用一枚螺钉穿过左侧的小孔后，拧紧螺帽。将动片右侧焊牢在电路板右侧的动片连接踹上，徽调电容器便做好了，其外形如图9所示。旋动螺钉即可调节电容量，旋紧螺钉时容量最大，逐渐旋松螺钉时容量逐渐减小。
三、制作与调试
1. 制作电路板
用尺寸为 20mm x 65mm的用单面敷铜板制作电路板，并钻好元器件安装孔。
2. 安装元器件
各元器件在电路板上的位置如图10所示，按图将晶体管VT1、VT2，电阻R1-R5，电容C1-C3、C5-C7，微调电容 C4，自制电感L等元器件，从元件面插入电路板，并从铜箔面将其焊牢。晶体管和电容器的引脚应适当剪短，电阻应采用卧式安装，以降低安装高度，如图11所示。安装焊接电感L时，应注意保持其长短和形状不变，以免电感量误差过大。安装好的电路板如图 12所示。
驻极体话筒BM、电源开关S、电池盒等用软导线与电路板连接。注意驻极体话筒和电池盒的两个引出踹均有正、负之分，负极应接地，安装焊接时不要搞错。
3. 制作外壳
无线话筒外壳可用一个小长塑料圆筒制成，如图13所示，将塑料圆筒头尾倒置，简底朝上作头部，盒盖朝下作尾部。在塑料圆筒上开一个长方形开关孔，在盒底盖中间开一个小孔以便天线引出，再配一个球状网罩。
4. 调试
首先检测电路是否起振。关断电源开关，如图14所示，万用表置于“直流10mA”挡，两表笔接到电源开关两端(1电流表串入电路)，测量电路工作电流。用金属物品将电感L短路，电流应有所增大，说明电路已起振。
接着打开电源开关，对者无线话简讲话，同时如图15所示用无感螺丝刀调节微调电容器C4，使得调频收音机能在指定的频率上清晰地收到讲话声，调试工作结束。
5.组装
无线话筒内部结构如图 16所示。
将驻极体话筒固定在塑料圆筒头部，电源开关固定在塑料圆筒上的长方形小孔处，电路板和电池盒依次放人，天线穿过小孔后将盒底盖旋上，无线话筒就可使用了。
