一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输。本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。非常适合广大青少年无线电爱好者装配使用。
一、电路的工作原理

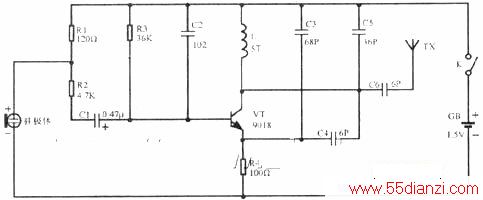

图1是wxh02型无线话筒的电路原理图。该电路主要由驻极体话筒和一只高频三极管90l 8组成。三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。驻极体话筒BM将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。l和c5决定振荡频率，f=1／2π，调整l的匝数及间距可改变振荡频率。R1为驻极体话筒的供电电阻。
图1 无线话筒原理图

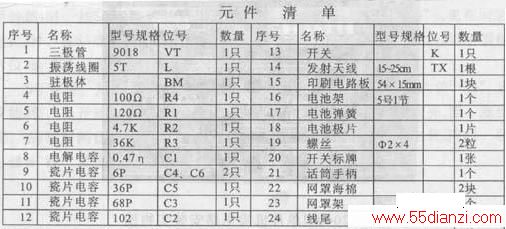

二、元器件的选择
三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。驻极体话筒采用优质的话筒。振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。其它电阻采用图l所示的参数即可。
三、调试
无线话筒的电源开关置于“关”的位置，将万用表置于“10mA”档，两表笔接到电源开关的两端，可测量电路的总电流，如在10mA左右则电路基本正常，电流过大或过小(甚至为0)都不正常，应检查电路板上有无错焊、虚焊、短路等现象，及时予以排除。
然后打开收音机(置于FM段)和话筒开关k(置于on处)然后手持话筒，一边对话筒讲话一边调收台旋钮(或选频键)直到收音机中传出自己的声音为止。如果在整个频段(即88—108MHz)仍收不到自己的声音则仔细拨动振荡线圈l，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。若调整线圈的松紧仍不奏效则应将l焊下来增加一匝或者减少一匝(因电子元件参数的影响)，重新焊上后继续上述调整。
