采用OP07构成的测量放大器电路

点击数：7627 次录入时间：03-04 11:52:37 整理：http://www.55dianzi.com 运算放大器

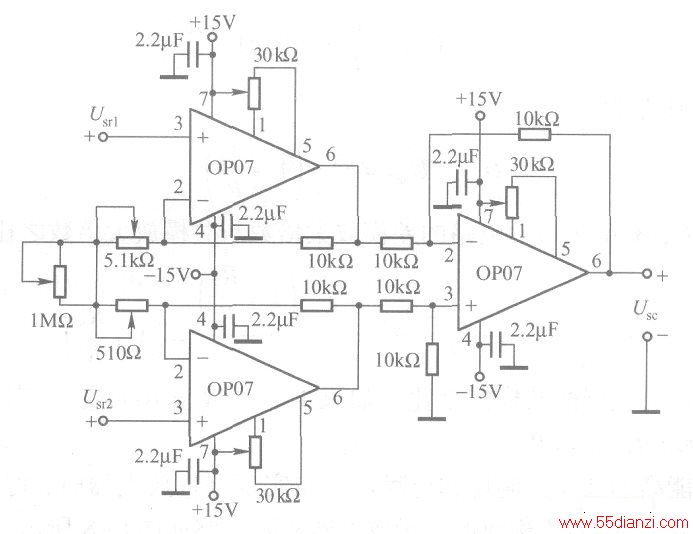

　　采用OP07构成的测量放大器电路如下图所示。
　　
　　为了改善集成运算放大器的电源阻抗，在每个集成运算放大器的正、负电源端对地均接有用于旁路的2.2μF的陶瓷贴片电容器；为了能达到1N1000倍的增益可调，并且是精确调节，增益调节电阻采用三只不同阻值的可调电阻串联而成。
