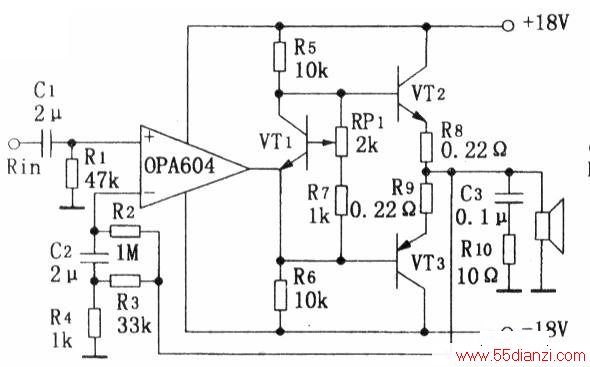

电路如下图所示，单运放OPA604接成正向放大形式，用它来驱动一对大功率互补管作功率输出。晶体管VT1为恒压源，给两只功放管提供偏置电压，以消除晶体管因死区电压而产生的交越失真。两只功放管的型号分别是2SA1301、2SC3280，属暖音色的东芝名管，音色温暖醇厚，颇受音响发烧友的青睐。当电源电压为±18V、扬声器阻抗为8Q时，电路的输出功率可达15W。此时功放管的基极驱动电流为Po=I0(2)RL，Io=根号Po／RL≈1.4A，若功放管的hfe为100，则lB=IC/hfe=1.4/100=14mA，OPA604的输出电流可达35mA，完全能满足要求。而通用型运放输出电流只有几mA，不加推动管，则无法胜任。与常见的OP-OCL功放电路略有不同，本机采用了改进的无源零点校正电路。
负反馈电阻一分为二，交流负反馈和直流负反馈分别加入。R3为交流负反馈电阻，它与R4的比值决定了电路的闭环电压增益。R2为直流负反馈电阻，用来稳定电路的零点，R2的取值很大，这样负反馈回路中的隔直流电容器就可以取较小的值，采用性能较高的CBB电容器就能满足要求，改善了电路的瞬态特性，并能减小开关机时的冲击声。
