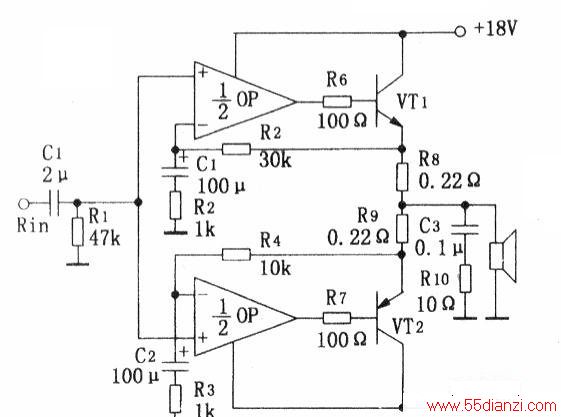

下图是采用双运放驱动的OP-OCL功放电路。输入信号分别加到两只运放的同相端,经放大后各自驱动-只NPN功率管和PNP功率管作OCL输出。由于功放管也包含在负反馈回路中,即使不设偏置电路,也不会产生交越失真。双运放采用OPA2604,两只功放管仍采用东芝的2SA1301、2SC3280。本机的电路简单,元件很少,几乎无需调测即可获得良好的效果。
