输出功率为40W OP-OCL功放电路

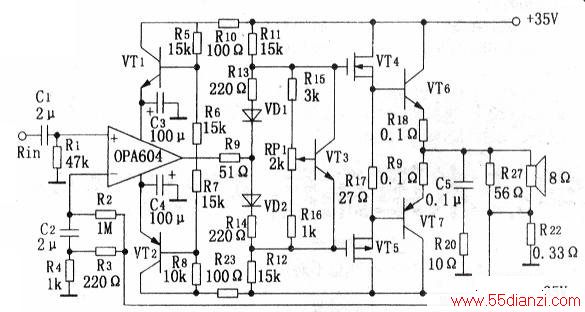

　　下图为输出功率为40W的OP-OCL功放电路。
　　　　
　　本电路采用悬浮供电方式，驱动级运放的供电电压随输出信号的幅度大小而浮动。在静态时，驱动运放无信号输出，运放的电源电压被晶体管VT1、VT2箝位在±1/2E上。在动态时，驱动运放的输出信号电压为Uo，输出电压经VT1、VT2迭加在运放的正负电源上，电源电压将变为±1/2(E+ Uo)。运放电源电压上下浮动，输出信号电压也随之浮动，增大了输出信号的幅度，从而使输出功率获得很大的提高。由于运放具有很强的共模电压抑制能力，供电电压的浮动不会造成工作状态的不稳定。
　　
　　大功率VMOS管的一个重要缺点是其内阻大，使输出功率和电源效率降低。为克服这一缺点，本机由中功率VMOS管与大功率三极管构成复合管输出级，既保持了VMOS管良好的线性又有晶体管输出强劲、效率高的优点。中功率VMOS管可采用2SK214、2SJ77，大功率功放管的型号为三肯名管2SA1216、2SC2922，箝位及偏置管均为普通小功率晶体管，型号为2N5551、2N5401。
　　
　　本机的另—特点是采用恒流驱动的方式，负反馈电压由与扬声器串联的取样电阻上取出，负反馈的大小与流过扬声器的电流成正比，这种驱动方式能够消除扬声器反电动势的影响，减小放大器与扬声器之间的交界面失真。电流负反馈对输出信号中的高频和低频成分都有提升作用，使音质更加优美。当扬声器开路或短路时，电流负反馈对电路有一定的保护作用。
　　
　　OPA604优良的性能也可以用来改造用单片式功放IC装制的功放电路。早期的单片式功放lC，如TDA2030、LM1875等，电路简单、外围元件很少，至今仍很流行。但它们也存在许多不足之处，电压转换速率只有8V/μs，远低于分立元件装制的功放。把高性能运放接到单片式运放lC的负反馈回路中，就能够改善单片式功放lC的性能。这种方式有人称之为“涡轮增压式”，非常形象。在运放OPA604与LM1875之间接有R5、R6、C5组成的超前补偿网络，使相位得到补偿、频响更加平坦、音质获得改善。本电路的输出功率为25W。
