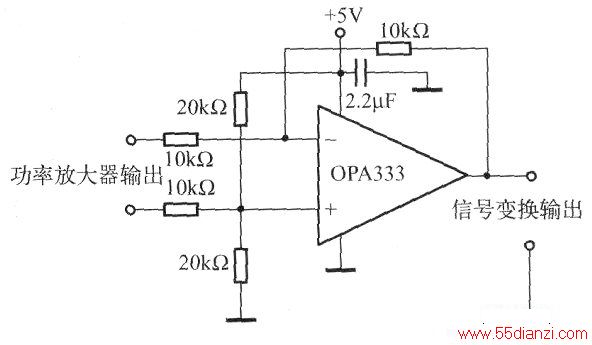

信号变换电路是一种将差动输入信号转换为共地信号的电路,因此,选用典型的差动放大器是最简单的解决方案。为了尽可能地减少电源电压的种类,这里的集成运算放大器可以选用SV供电的满幅输出的集成运算放大器,如OPA333。信号变换电路如下图所示。 由于选用单电源供电方式,所以集成运算放大器的同相端的偏置电路不能采用仅一个电阻接地的方式,而需要采用两个电阻分压的方式。
本文关键字:暂无联系方式振荡器-波形-信号电路,单元电路 - 振荡器-波形-信号电路
