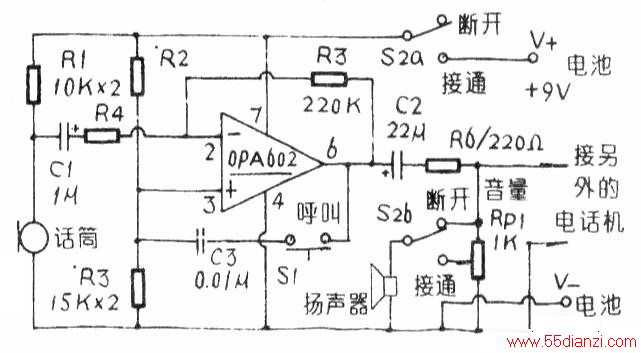

下图为高音质的全双工有线对讲机,通讯距离可达20km。OPA602在此作为标准的反相放大器使用,放大器输出通过电阻R6和线路连接。扬声器的音量由RPI调节。S1为呼叫按键,按下后OPA602构成振荡器并呼叫对方,由于双方的扬声器在S2断开时均接干线路上,所以即使对方关闭电源,但只要按下S1,对方仍能收到呼叫信号。
本文关键字:对讲机 全双工 通信设备,通信技术 - 通信设备
