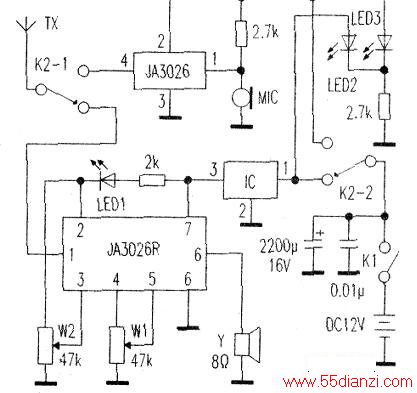

此电路如下图所示，K1是电源开关，K2是收发转换开关，平时处于接收状态，讲话时按下K2。发光管LED1是场强指示，LED2、LED3为收发转换指示，电源经稳压块IC1 LM7808稳压后为JA43026R供电，电池采用小型高能电池，也可使用普通5号电池组。天线采用橡胶偶极天线或小型拉杆天线，全部元件连电池安装在尺寸为13cmx5cmx3cm的铁壳内，只要元件无问题且焊接正确，无需调试即能工作，开阔地带的通信距离可达5-10公里。
