运放实现的精密整流电路，仿真和实际电路结果不一致

　　用运放和二极管实现精密半波整流，电路如下图所示。

　　半波精密整流电路的输入电压是前级电路（运放构成的加法器）的输出信号（峰值为±5V、频率为50Hz的正弦波），仿真结果如下图所示。

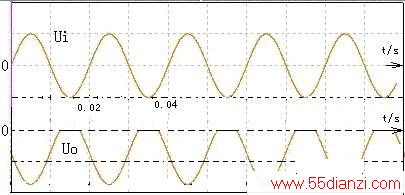

　　实际电路中，运放采用±12V供电，运放我用过LM324和OP07，二极管用过FR103、IN5819、IN4007，最终的结果都一样（直接拿示波器观察）－－输出的半波信号向下偏移，如下图所示。

　　产生此种现象的原因主要是D1和D2两个二级管反向恢复电荷抽取时间的影响，当输入信号从正电压变成负电压时，放大器输出端会从负电压变成正电压(接近+12V)，此时D2导通，运放提供电流，电流经D2去建立反馈。由于D2,D1的反向电荷没有办法抽取，或抽取电流大小，D1会维持导通一段时间，因此才会看到实验中的现象，建议你在D2正极和运放输出端之间加入一个K级电阻值的电阻，运放输出端和整流输出端对地接一个电阻。第二种改进方式是用两个模拟开关来代替两个二级管，增加一个比较器来判别INPUT信号的极性并控制模拟开关的闭合，这是最好的设计方式。
