反相滞回比较电路
点击数:7334 次 录入时间:03-04 12:02:40 整理:http://www.55dianzi.com 运算放大器

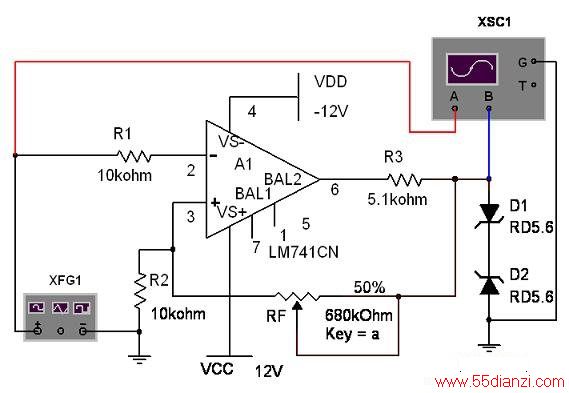

电路如下图所示:
电路运行:
1)、按上图接线,并将RF调为100K,Vi接DC电压源,测出Vo由+V∞—(-)V∞时Vi的临界值为:
2)、同上,Vo由-V∞—(+)V∞:
3)、将电路中RF调为200K,重复上述实验结果波形如下:

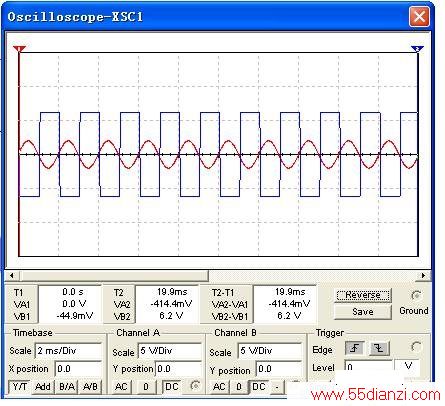

步骤2(3)的输入输出波形图:

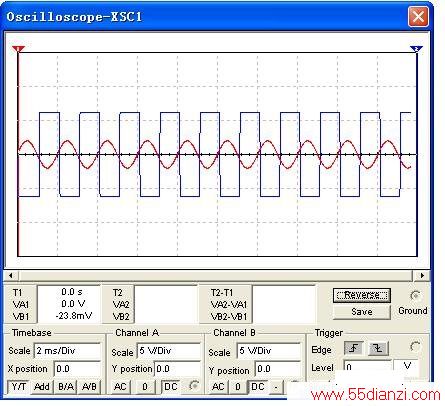

步骤2(4)的输入输出波形图:
