单反相机测光电路原理与检修

单反相机测光电路原理与检修

点击数:7859 次   录入时间:03-04 11:35:11   整理:http://www.55dianzi.com   其它电器-设备

手动单反照相机加上测光电路后制成的单反相机,由于其物有的经济性和实用性,深受摄影爱好者的青睐。本文介绍目前具有代表性的两款单反相机测光电路的工作原理和故障检修方法。

一、工作原理

半自动曝光的实现过程:测光元件(如光敏电阻和光电二极管)检测出与被摄景物亮度相应的光电信号。与基准信号比较后,用发光二极管LED显示出当前实际曝光参数(光圈、快门速度和胶片感光度)的综合指数与基准综合指数的偏离情况。最常用的形式是所谓“三灯”指示——用“+、0、-”三个符号分别表示过曝(红色)、合适(绿色)和欠曝(红色)。根据这个指示,摄影者手动调节曝光参数光圈或快门速度(胶卷感光度对装进相机的胶片而言,其值是特定的),到显示“0”绿灯亮为止。此时取好景,调好焦距,即可按动快门钮拍下一幅曝光合适的照片。

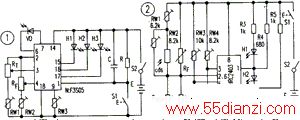

最具代表性的两款单反相机是海欧DF-1ETM型(国产)和确善能Cosina CT-1型(日本产),其测光电路原理图分别见图1和图2。它们的共同特点是均采用内测光方式测光,且都用三灯显示;最大的区别则在于:测光元件前者使用的是硅光电二极管,后者使用的却是硫化镉光敏电阻。

海欧DF-1ETM型相机的测光电路采用集成电路F3S05,测光元件为硅光二极管SPD,光圈、快门速度和感光度由函数电位器RF和RT引入。半可调电阻RW3供线性调整用,阻容元件R、C为延时元件。S1是快门接钮测光开关,而S2则是B门电源开关。发光二极管H1、H2和H3分别表示过曝“+”(红色)、合适“0”(绿色)和欠曝“-”(红色)。

确善能Cosina CT-1型相机的测光电路采用双比较器IRC2403,测光元件是复合型硫化镉光敏电阻。半可调电阻RW3、RW4设定窗口电平(“3”为上限电平,“5”为下限电平),函数电位器RASA、RF和RT分别引入感光度、光圈和快门速度。半可调电阻RW1、RW2则用于光敏电阻的非线性补偿。发光二极管H1、H2和H3的作用与海欧DF-1ETM相机一样。S1为快门按钮测光开关,S2为B门电源开关。另外,日本Nikon  FM、Chinon CM-4、YashICa Fx等相机所用的测光电路与图2所示电路类似,检修时可供参考。

二、检修方法

海鸥DF-1ETM和确善能Cosina CT-1这类单反相机测光电路的一般检修程序是:首先检查电池供电是否正常,开关S1和S2接触是否良好;其次检查发光二极管H1、H2和H3的好坏,它们通常是一体化塑料封装的专用件,属易损件;再用万用表检查各个函数电位器的阻值是否随曝光参数的变化(手动调节光圈F、快门速度T和感光度ASA)而变化,若无变化可能是引线接触不良或电刷以及碳膜层磨损;最后针对具体故障现象,重点检查集成电路及其外偏置元件的工作状态是否正常。常见故障现象及其故障原因如附表所示,根据该表对号入座可以迅速查找到故障点,进而采取相应措施排除故障。

附表:故障现象与故障原因对照表

故障现象

故障原因

海鸥DF-1ETM

确善能Cosina  CT-1

H1(+)常亮

VD或N15损坏

N3脚电位偏低

H2(0)常亮

N16损坏或RW1、RF、RW3异常

N3电位偏高同时N5电位偏低

H3(-)常亮

N17损坏

N5电位偏低

H1~H3全灭

电池供电不正常,如电池电量不足,开关S1、S2接触不良

(同左)

H1~H3全亮

N15、16、17损坏

(这类故障很少见)

H1(+)常灭

H1损坏或N15虚焊

H1、N损坏或N3电位偏高

H2(0)常灭

H2损坏或N16虚焊

H2、N损坏或N5电位偏低

H3(-)常灭

H3损坏或N17虚焊

H3、N损坏或N5电位偏低
