韩国产(EsKlMO锦丰电气产业)电热毯使用电子温度控制器控温，升温快、自动恒温、还有负载短路保护：电热毯与控制器通过插头插座连接，便于分离保管。各型号的插头与插座相同，互换方便。电热毯内为低压直流供电(<70V)，使用安全。
适用电源：AClOOV～220V、50／60Hz。调节温度范围：35℃±10℃～70℃±10℃。电热毯功率：90～200W。
一、结构特点
电热毯插座内中间两个接线柱为毯内正温度系数热敏电阻接线，常温下阻值为100Ω左右。插座内最外侧二只接线柱为毯内电加热丝接线，阻值为20～40Ω。
毯内热敏电阻引线与电热丝制作在同一根电缆内。在防拉断的绝缘芯线外层螺旋缠绕电热丝，在电加热丝外层包有透明绝缘体，透明绝缘体外层又缠绕了热敏电阻引线，最外层为绝缘保护套。这种结构不易发生拉断故障。毯面料讲究，耐用美观，可任意折叠。
二、温度控制器
各型号控制器工作原理相同，电路也基本相同，只在电源指示灯、工作状态指示灯方面有变化。输出插头相同。

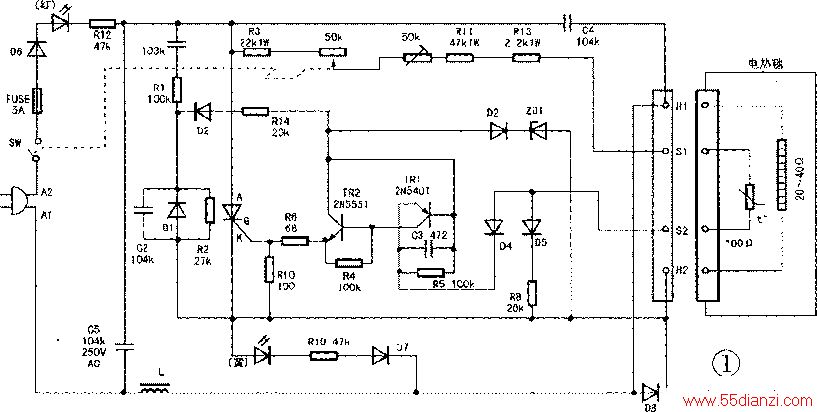

控制器装在约16×7×3．5cm的塑料盒内，盒上部有开关、O～8数字温度调节量指示、电源指示灯和工作状态指示灯。据实物绘出其中一种温度控制器电路原理图见图1，供维修时参考。
三、故障检测
电热毯在使用约3～5年后易出现电加热丝与热敏电阻引线间漏电或短路故障。漏电或短路点一般不易查出，此时控制器自动保护，无输出。
电热毯内漏电或短路有两种情况：(1)冷态漏电或短路。可直接测出电热毯插座中间二只接线柱与最外面二只接线柱间漏电或短路。(2)热态漏电或短路。冷态测量正常，用万用表R×10k挡测量也正常，接上控制器供电，不加热，此时拔去控制器插头，立刻测量电热毯两绕组出现漏电或短路。过一会冷态测量又正常。
四、修理
拆开电热毯插座，焊掉热敏电阻引线，用胶布包好空置不用。找一只100Ω左右正温度系数热敏电阻放在电热毯内合适位置，固定绝缘好，焊好引线即可。
五、应急修理
若购不到可代用的热敏电阻时，可采用应急修理以恢复调温使用功能，但失去自动恒温功能。
(1)焊去毯内热敏电阻引线，绝缘包好空置不用，在控制器S1与S2插头间焊上一只100Ω／lW电阻，作好与电路绝缘处理。
(2)不拆电热毯，在控制器S 1与S2插头近处切断与电路联系，在切断处左边线路上焊上一只100Ω／1W电阻，作好绝缘处理即可。

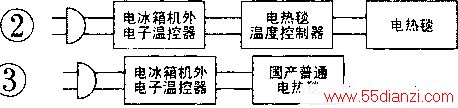

(3)应急修理后的电热毯无自动恒温功能，始终加热使人难受，怎么办?在温度控制器与电源间增加一只电冰箱外电子温控器，连接线路见图2。
电冰箱机外电子温控器给电后要延迟10分钟左右才能有电输出，若想立刻得电加热，可在电冰箱机外电子温控器加装一只微型钮子开关，开关的二条引线接在继电器两触点上(或可控硅的阳极与阴极上)。使用时只打开此开关，人为让机外温控器有电输出，让电热毯得电工作，待几分钟后电热毯热了再关掉此开关，电冰箱机外控制器转入自动间歇T作状态，实现自动恒温。
上述方法也适用国产普通电热毯，连接线路见图3。
六、温度控制器的测试
(1)空载试验：H1与H2间输出250V不可调。
(2)接入假负载试验：在S 1与S2间焊一只1 00 Q电阻，在H1与H2间接一只60W灯泡，H1与H2间输出14～60V可调。
(3)接入电热毯试验：在调温最高位置H1与H2间输出约50V电压，随毽内温度升高，输出电压缓慢下降并可调。
