随着人们生活水平的日益提高)体育运动也蓬勃开展起来，很多体育项目需要裁判裁决、仲裁监督、比赛计时和成绩公示。为了贯彻“公平竞赛”的原则，尽量减少人为因素对比赛的影响，客观、公正的裁判评分系统就显得尤为重要。以往都是在相关人员的监督下，裁判在纸上打分，由场上记录人员手工录入和计算，然后挂牌公示，这显然已经不符合时代发展的要求。随着电子技术的发展，各种电子评分系统蕴育而生，现在的电子裁判系统将包含更多的信息量，不再局限于数据，而是包含了运动员的单位、姓名、级别、成绩等字符信息以及国旗、会徽等因符信息)而且数据处理及时、正确、公正。
以游泳、跳水比赛为介绍具有自动管理功能的电子裁判评分管理系统。
根据赛事规则要求，整个电子裁判评分系统包括：竞赛编排、现场裁判、仲裁监督、比赛计时、数据通讯、数据处理、成绩打印、现场LED大屏综合显示、电视转播等功能。本系统采用典型的微机主从分布式结构设计方案，系统结构如图所示。
PC机采用具有奔腾IV处理器的个人电脑，利用其丰富的数据和汉字信息处理功能，在专门开发的数据库平台上，进行竞赛编排、对运动员数据信息进行调用、接收、保存和处理，接收来自仲裁控制器的评分信息，协调现场LED大屏的同步显示以及电视同步转播；仲裁控制器是整个评分系统的控制核心，也是裁判控制器的管理者，在主裁或工作人员的操作控制下)允许裁判用裁判控制器进行评分，并接收来自裁判控制器的数据信息，然后进行数据分析和处理，待主裁确认无误后，传送给PC机，正式发布显示比赛结果；本系统采用最多可以有9名裁判制，每个裁判控制器都是一个独立的微机控制系统，接受仲裁控制器的控制，裁判可以在主裁统一调配下独立进行评分；LED大屏控制器采用第三方提供的LED同步显示屏，可以实时显示PC机提供的显示信息，现场发布运动员比赛成绩。

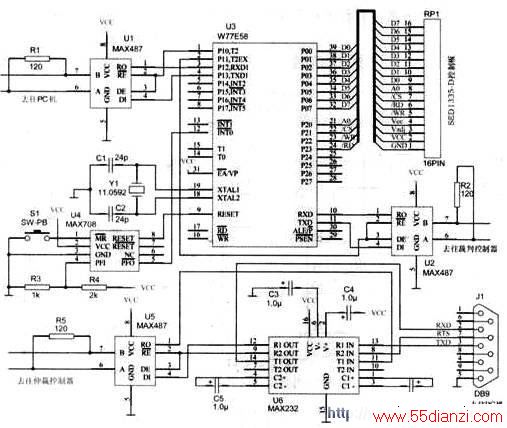

仲裁控制系统由主裁或相关工作人员负责操作，得到来自PC的竞赛编排顺序后，统一协调众裁判的评分，接收裁判控制器的评分数据，按照比赛规则要求对数据运算处理，整个过程可以在液晶DMF50174上显示)以方便主裁监督查阅。控制器采用华邦公司的单片微处理器W77E58，该芯片的运行速度是普通51单片机的1.5~3倍，有两个全双工位的串行接口UART，其中一个串口通过RS-485通讯接口与裁判控制器实现多机通讯；另一个串口通过RS-485/RS-232转换接口与PC机实现远程通讯。为符合主从分布系统结构要求，实现多级共享传输线，保证系统稳定可靠，通过MAX487设计成RS-485异步通讯接口，采用重复校验和自动重发技术，使得整个系统通讯距离远、速率高、抗干扰能力强，可靠性高。下图所示为仲裁控制器硬件原理图，液晶DMF50174由SEDl335液晶控制器控制；MAX708为复位监控电路，使整个系统实现可靠复位；微处理器W77E58的P1.4~P1.7与P2.4-P2.7组成16键矩阵(主裁)键盘；与PC机通讯的RS-485/RS-232转换接口由MAX487和MAX232连接完成。
开机运行以后，仲裁控制器分别向裁判控制器和PC机分别发出联络信号，允许裁判控制器上传裁判工作代号，
在确保系统正常远行后，整个评分控制系统才真正进入工作状态；否则将出错，发出异常报警，要求检修硬件。比赛开始后，仲裁控制器接收来自PC机提供的竞赛编排，并在本地液晶屏上显示。主裁按照运动员序号，统领进行评分，允许各裁判控制器进入工作状态，提醒裁判观看比赛；比赛完毕，主裁发出评分信号，众裁判统一评分并立印上传。主裁在得到评分数据后，如果主裁发现数据有误或仲裁控制器自动诊断发现错误，将可以立即按键，要求某位裁判重新输入评分，允许立即纠正；一旦成绩被主裁按确认键正式确认，裁判控制器不能再上传数据，仲裁控制器按比赛规则进行数据处理，最后将成绩数据传送给PC机，发布显示。另外，仲裁控制器配有裁判召集键和比赛开始结束示意键。
右图所示为仲裁控制器程序框图。
在主裁的协调控制下，每一个裁判可以单独操作裁判控制器。裁判控制器采用手持式，有10个数字键、复位键、删除链、确认键和呼叫键共14个按键，供裁判输入和修改成绩，所有信息均由16位点阵字符型液晶MDLSl6166B显示。
裁判输入由主裁分配的裁判工作代号，待出现欢迎字幕后，方可进入运行系统。比赛开始以后，首先显示由仲裁控制器提供的运动员代号，在仲裁控制器允许后，等待裁判输入成绩，按确定有效，将成绩上传仲裁控制器，一旦成绩被认定有效，除非仲裁控制器允许，裁判控制器将进行白锁,直到下一位运动员比赛开始，方才接收数据输入。如图所示为裁判控制器程序框图。
