PC机开机电路的基本原理是通过拉低（如附图中）绿线的电位实现开机。主要电路形式有以下几种。

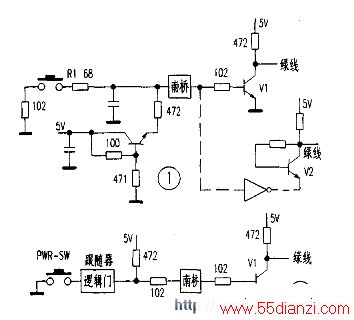

在图1、图2中，人工点击开机前，绿线为高电位，点开机时，低电平触发“南桥”，“南桥”输出高电平，三极管V1导通，从而将绿线电位拉低实现开机。
图3和图4是通过I/O芯片控制绿线电位而实现开机的。I/O芯片常见型号有：W83627HF-AW、W83697EF-AW、W83977HF、IT8705F、IT8712F、IT8702E、UPC47Ml72、LPCA7B272。
图5是通过开机复位芯片控制绿线电位开机的。华硕和微星主板采用此方式。开机复位芯片常见型号：华硕主板的AS99127F、AS97127F、微星的MS一523109E。
主板中“南桥”、L/O、开机复位芯片为低电平触发，而W83627为高电平触发。
“南桥”输出为高电平，但I/O芯片、开机复位芯片输出低电平。而“南桥”SIS5595输出为高电平。维修时多检测Vl、滤波电容、电感、门电路阻值较小的电阻，而南-桥、I/O芯片、开机复位芯片坏得较少。
