这是被称为反馈型的非接触电流传感器，在强磁性材料的铁芯上绕有2000匝反馈线圈，铁芯的间隙中装有霍耳元件。当线圈中流过反馈电流时。将抵消铁芯的磁通。

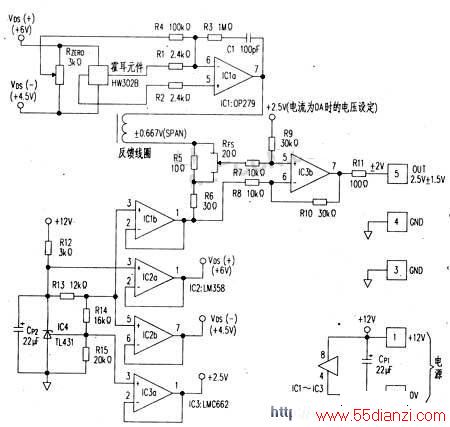

电路如附图，可检测电流范围为0～±30A，频率范围DC～100kHz。输出电压2.5±1.5V（灵敏度0.05V／A）。
电路的电源电压为12V。可调稳压电源TL431经。IC2向霍耳元件提供6V和4.5V工作电源。当穿过铁芯的一次线圈流过电流时，反馈线圈中产生的反馈电流由IC3检出。电位器RZFRO，用于零点调整。
