采用TMP47C423单片机组成的气压式数字血压计

　　TMP47C423是一种4位单片机，内部有4096×8位ROM、256×4位RAM、28个I/O口、6个中断、两个12位定时/计数器、一个16位高速计数器(最高计数频率≥4MHz)，能直接驱动多至96段LCD驱动器，具有86条指令，采用64脚QFP封装，是一种功能较强的4位LCD单片机。
　　

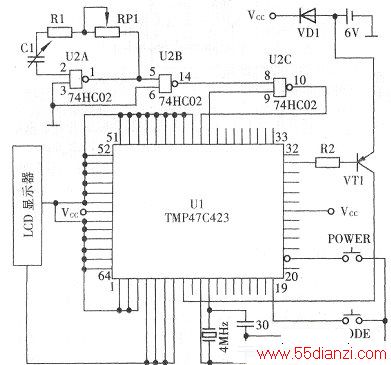

　　由东芝TMP47C423单片机构成的数字血压计如下图所示，它由电容膜盒式压力传感器、RC振荡电路、TMP47C423单片机和LCD显示器等组成。
　　
　　由下图可知，CPU的外围器件很少，频率由TMP47C423中的高速计数器进行测量，最高测量频率可达4MHz，在标准大气压下的振荡频率经RP1校准后为400kHz，在测量过程中的频率值经CPU处理后可得到较高精度的压力值，测量结果（血压和心率）通过LCD显示器显示。
