采用TMOS150制作的75W音频功率放大器

　　这款由大功率集成块TMOS150制作的75W+75W音频功率放大器，特点是输出功率大、失真小，适合大型娱乐场所、单位及个人使用。
　　
　　一，原理电路
　　

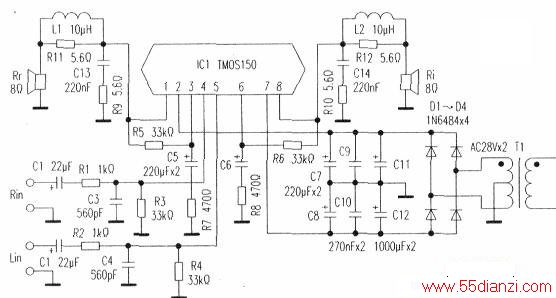

　　如下图所示。左声道讯号由C1输入，经R1、C3滤除噪声后加到集成块IC1的第④脚，经放大后，从①脚输出最大75W不失真功率。其中由R5、c5、R7组成负反馈电路，将失真度降至最小。右声道讯号由C2、R2加到IC1第⑤脚，从⑧脚输出最大75W不失真功率推动RL工作。
　　
　　电源：AC220V从电源变压器T1初级输八，次级得到28V+2BV的交流电压，经D1~D4整流，C7—C12滤波后输出±40V的电压，正极接到IC1第②脚，负极接到第⑦脚，向IC1供电。
　　
　　二、元件制作
　　
　　1．扼流圈L1、L2的制作：用φ1.0mm漆包线在直径为8mm的圆柱骨架上平绕20匝，脱胎。
　　
　　2．电源变压器制作初级用φ1.0mm漆包线在截面积4.8cmx5.6cm的硅钢片上绕880匝．次级用1.6mm漆包线绕112+112匝。输出功率300W。
　　
　　3散热板：400mmx400mmx3mm铝板。在集成块与散热板之间均匀地涂一层导热硅脂，并用带弹簧垫圈的螺丝固定。
