适合发烧友制作的前后级系统

适合发烧友制作的前后级系统

点击数:7708 次   录入时间:03-04 12:04:03   整理:http://www.55dianzi.com   音频类

  电路结构特点简述如下:

  一、前级

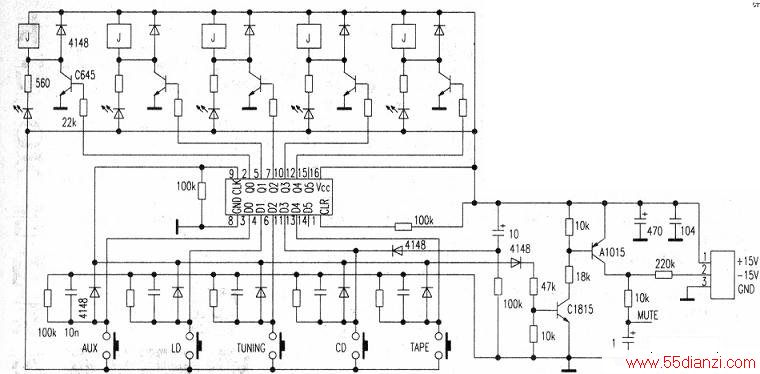

  输入信号选择电路见下图。为CD40174和五只继电器为中心的电路构成,可有效地避免用诸如CD4066等双向模拟开关组成的切换电路带来的声道串音、信噪比低等严重影响音色的因素。以A1015、C1815为中心的静噪电路与主放大电路的信号输出端静噪管配合可消除信号切换时对喇叭的电流冲击。

前级

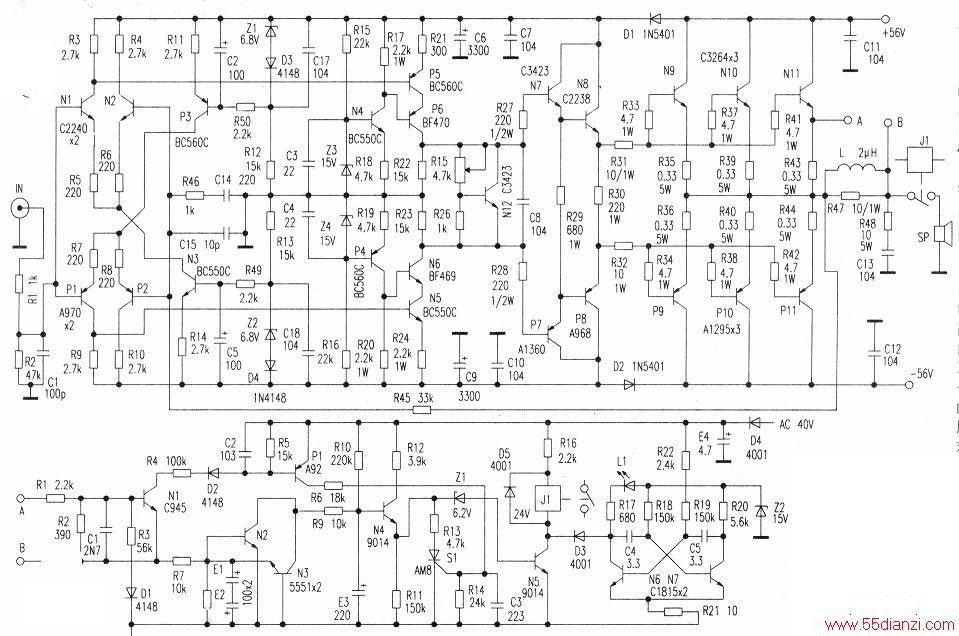

  二、后级(后级电路见上图)

  输入级亦采用带独特恒流源(由R49/R50与C18/C17构成滤波网络,滤除稳压管21/22产生的噪声,提高信噪比,D4/D3对N3/P3温度补偿作用,热稳定性更好)的全对称差分放大电路,其动态范围大、噪声低且能向后一级提供大的瞬态电流、减少其输入电压的建起时间,对避免过载、改善瞬态互调失真、提高转换速率起着决定性作用;电压放大级采用恒流源作偏压控制的共基共射放大电路,宽频带、低失真,能有效的抑制在非线性条件下产生的互扰调制,避免晶体管声;功率输出级采用三对大功率管并联推挽工作,可减小每只功率管的功耗,使晶体管的IC-Hfe不理想特性引起的失真减至最小,并能有效提高阻尼系数。

  本后级虽未采用流行的前后高低压独立供电方式,但加入了D1、D2及C6、C9,相对地达到了电源隔离的目的,可使输入级及推动级的三极管、稳压管的工作状态基本不受功率输出突变引起的电压变化的影响,从而保持输入级及推动级稳定的工作点,使音场稳定、聚焦准确、音色细节更加清晰。

  后级保护电路(下图)亦为左右声道独立,可实现开机延时、中点漂移和输出过载保护。以N6、N7组成的多谐振荡器可使LED在开机延时期及保护电路启动时闪烁,指示工作状态同时兼作电源开关指示。

前后级系统



  三、元件选择及安装调试

  晶体管要求高fr、高β、高Vceo、低NF,差分对管及功率管应严格配对,稳压管的稳压值应尽量正负对称,除特殊标注外小功率电阻全为1/4W金属膜的,大功率的为无感瓷质线绕电阻,无极电容为CBB或MKT,小容量低耐压电解为钽电解,滤波、退耦电容为黑金刚或松下系列。

  本系统虽然结构较复杂、元器件成本稍高、印板制作难度大,但对于追求高水准音响要求的烧友来说,当通过一系列繁杂工序最后走向成功时,一定会为其几乎无可挑剔的动人音质和音色所折服,并从中领略到焊机派难以言状的乐趣。



  前级信号放大及处理路电。输入级为全对称带镜象恒流源的菱形差动放大电路,其转换速率高、动态范围大、失真小,并能有效提高稳定性及共模抑制比;主电压增益级为高线性、宽频带串叠共基共射放大电路,不但频响宽、线性度高,还可降低输入级带来的失真;末级为低阻、大电流射随器输出,可满足低阻抗、低失真要求,有利于提高动态范围。

  为了解决大动态零漂问题,采用了比差动输入直流电压伺服电路优越的共模电流零位伺服电路,以保持输入端交流对称性,有效矫正晶体管的动、静态工作点,从而使输出端始终保持零位。

  为了弥补中小型音响(特别是国产普及箱)重放低频信号的不足,本级中加入了变化斜率为24dB/oct的四阶低通滤波器(截止频率为47Hz、增益为20dB),低频提升量大。目前,音调控制网络一般采用反馈式和衰减式两种:反馈式音调控制网络信噪比高、谐波失真小但瞬态响应差,提升高音时声音刺耳,音色干涩缺乏光彩;衰减式音调电路虽然噪声相对大些,但瞬态响应、失真、听感均优于反馈式。本机采用后者与AA类放大器构成性能优异的甲类音调控制网络,在带不同负载时更显示其卓越的性能。至于噪声方面可以通过选用优质低噪声元件弥补。

  本级的音量电位器设置于输出端,可明显提高小信号信噪比。

  OK部分亦设置了高低音调控制电路,同时加入了独特的话筒激励电路,从而使演唱者的声音更富有磁性、穿透力更强。本部分未设计延时混响电路,而是预留与市面上OK板相配的各种接口,将合适的OK板买来一插即可,物美价廉且加装方便。

  对于环绕声系统,仅采用了普及型模拟处理器μPC1819,用TDA15.21作功放,看有杜比环绕信息的电影时虽没有准确的声像定位,但在OK及看普通双声道电影时环绕效果却是相当不错的。
