1．电调谐高频头

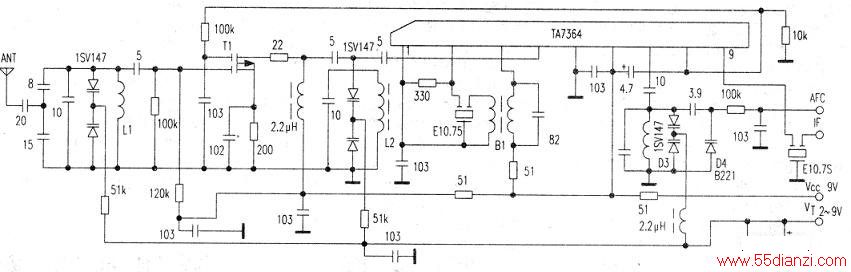

高频头 由LC谐振输入回路、场效应管高放、TA7364组成，见下图。
1)LC谐振输入回路采用电容分压阻抗匹配方式，L1无需抽头，方便了L1的绕制。
2)高放级由高频低噪声双栅场效应管T1、LC谐振回路组成，AGC控制电压4—OV，增益≥23dB。
3)本振、混频、预中放电路由TA7364P组成。
TA7364P内部包括双端平衡式混频器、本振、本振缓冲、宽带反向AGC控制、中频放大等。
宽带反向AGC最适宜控制双栅极场效应高放的增益。混频增益≥11.5dB，中频增益≥24dB，AGC电压7.7～0.6V，典型工作电压8V。
4)L1、L2均可自制，选用φ0.7mm漆包线，L1、L2内径4mm，绕、6T．B1系10.7MHz中频变压器，可在废旧两片或兰片集成电路收音’机板上寻找，国产型号TP501。
VR1选用老式彩电用的多圈调谐电位器，阻值20~100kΩ均可。
5)本搌频率受各种因素影响，有可能产生频率漂移现象，应增设自动频率控制电路。D4并接在本搌回路上，中放电路输出的AFC电压使D4容量随频率偏差发生变化，在一一定范围内微调本搌频率，使本报频率保持稳定。
6)高频头应在仪器配合下调试，常用的仪器有信号发生器、扫频仪、频率计等。
业余条件下调试有一定难度，往往不易调在最佳工作点上。
2．中频放大电路
中频放大电路（见下图）由高性能调频专用集成电路TA81292组成，内部包括6级限幅中放、电台检测、信号强度电表指示驱动、带宽检测、鉴频、低通滤波器、强信号静噪和带宽可调静噪等电路。输入限幅灵敏度33dBμ，总谐波失真≤0.06%，信噪比≥78dB，静噪衰减量60dB，工作电压8V。⑦脚为电台检测输出端，可用于调谐指示，接在⑤脚的VR2用于电台检测灵敏度调整。⑥脚为信号表电压输出端，一般串接电流表用来指示信号强度，输出电压随输入信号强度在0～6.8V之间变化，该电压可用于立体声解码器的立体声噪声控制和高音频截止控制。⑨脚直流电压4.8V，当频率偏差时，其电压变化±0.7V，可用于高频头的自动频率控制(AFC)。VR3调节静噪衰减量。
中频放大电路的调试较简单，输入10.7MHz、80dBV的信号，将直流电压表接在TA8129Z的⑨、13脚，调节B2，使电压表指示为0V即可。
B2可选用7mmx7mm的电视机用38MHz中周骨架自制，用φ0.1mm漆包线，在上面三槽内每槽绕ST，共绕15T，回路电容24pF。
3．立体声解码器
与TA81292配接的立体声解码器选用LA3370。
LA3370多用于高性能调谐器和中高档汽车收放机，内部包括立体声解调、立体声噪声控制、高音频截止控制，立体声／单声自动选择电路。分离度≥50dB（lkHz时）、信噪比≥78dB、失真度≤0.05%、工作电压9V。
LA3370的⑦、⑧脚与TA81292信号强度电压表输出端相连，当接收到的信号较微弱时，立体声信噪比大幅下降，噪声增大，。中放电路信号表输出电压降低，加在⑦、⑧脚的控制电压也随之降低，立体声噪声控制和高音频截止控制起控J从而改变解码器的副载波解调电平或控制其分离度，或自动转换为单声道，使信号微弱时噪声及失真大大减小，、该功能特别利于远程接收。
LA3370共有三个调整点，VR4调整压控振荡频率。在13脚接频率计，输入立体声复合信号，调节VR4使输出频率为19kHz。VR5调整立体声噪声和高音频截止控制电压，可接收一强信号，调节VR5使⑦、⑧脚电压为3V，静态时，⑦、⑧脚电压应为0V。VR6调整分离度，短接③脚与VR6之间的电容，调节VR6，使③脚直流电压为3V。
L、R输出端的滤波器对分离度以及失真有较大影响，RC滤波器只能提供36dB的分离度，失真度≥3%。LC滤波器能有效地抑制残留的19kHz和38kHz分量，可提供50dB的立体声分离度，失真度≤0.8%，但LC滤波器有体积大、成本高的缺点，选用双T滤波器也可满足要求。
调谐器最好配接有源音箱，因调频立体声音频的背景噪声较大，不必选用高保真的功放和音箱，否则，适得其反。
至此，爱好者对高保真调频调谐器就有了一个大致了解，那就是高性能的调频高频头、高性能的中频放大电路、高性能的立体声解码器，三者之间并不是简单的组合，而是既互为关联，又互相牵制，合理分配信号电平及控制电压，才能保证三者密切配合，充分发挥各自优势，提高整体性能。
