２．中频放大电路 中放的性能直接关系到整机的选择性、失真度、灵敏度、抗干扰能力以及调幅抑制和调谐的准确性。要求中放具有较高的限幅灵敏度、信噪比、调幅抑制比和较低的失真度。
３．立体声解码器 立体声解码器要求有较高的立体声分离度和较低的失真度，为了改善接收微弱信号的信噪比，还要求立体声解码器具有立体声噪声控制和高音频截止功能。
二、高保真调频调谐器的制作与调试
１．电调谐高频头

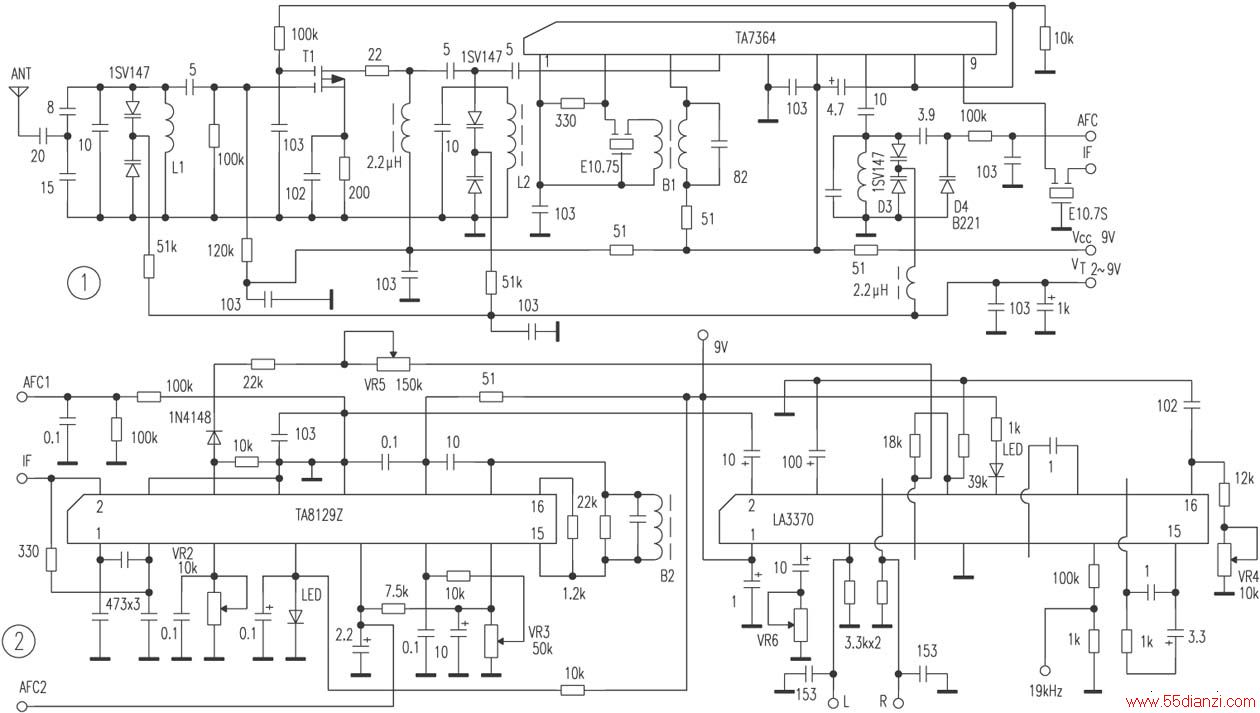

高频头由ＬＣ谐振输入回路、场效应管高放、ＴＡ７３６４组成，见图１。
１）ＬＣ谐振输入回路采用电容分压阻抗匹配方式，Ｌ１无需抽头，方便了Ｌ１的绕制。
２）高放级由高频低噪声双栅场效应管Ｔ１、ＬＣ谐振回路组成，ＡＧＣ控制电压４～０Ｖ，增益≥２３ｄＢ。
３）本振、混频、预中放电路由ＴＡ７３６４Ｐ组成。ＴＡ７３６４Ｐ内部包括双端平衡式混频器、本振、本振缓冲、宽带反向ＡＧＣ控制、中频放大等。宽带反向ＡＧＣ最适宜控制双栅极场效应高放的增益。混频增益≥１１．５ｄＢ，中频增益≥２４ｄＢ，ＡＧＣ电压７．７～０．６Ｖ，典型工作电压８Ｖ。
４）Ｌ１、Ｌ２均可自制，选用∮０．７ｍｍ漆包线，Ｌ１、Ｌ２内径４ｍｍ，绕６Ｔ，Ｂ１系１０．７ＭＨｚ中频变压器，可在废旧两片或三片集成电路收音机板上寻找，国产型号ＴＰ５０１。ＶＲ１选用老式彩电用的多圈调谐电位器，阻值２０～１００ｋΩ均可。
５）本振频率受各种因素影响，有可能产生频率漂移现象，应增设自动频率控制电路。Ｄ４并接在本振回路上，中放电路输出的ＡＦＣ电压使Ｄ４容量随频率偏差发生变化，在一定范围内微调本振频率，使本振频率保持稳定。
６）高频头应在仪器配合下调试，常用的仪器有信号发生器、扫频仪、频率计等。业余条件下调试有一定难度，往往不易调在最佳工作点上。
２．中频放大电路
中频放大电路（见图２）由高性能调频专用集成电路ＴＡ８１２９Ｚ组成，内部包括６级限幅中放、电台检测、信号强度电表指示驱动、带宽检测、鉴频、低通滤波器、强信号静噪和带宽可调静噪等电路。输入限幅灵敏度３３ｄＢμ，总谐波失真≤０．０６％，信噪比≥７８ｄＢ，静噪衰减量６０ｄＢ，工作电压８Ｖ。⑦脚为电台检测输出端，可用于调谐指示，接在⑤脚的ＶＲ２用于电台检测灵敏度调整。⑥脚为信号表电压输出端，一般串接电流表用来指示信号强度，输出电压随输入信号强度在０～６．８Ｖ之间变化，该电压可用于立体声解码器的立体声噪声控制和高音频截止控制。⑨脚直流电压４．８Ｖ，当频率偏差时，其电压变化±０．７Ｖ，可用于高频头的自动频率控制（ＡＦＣ）。ＶＲ３调节静噪衰减量。
中频放大电路的调试较简单，输入１０．７ＭＨｚ、８０ｄＢμ的信号，将直流电压表接在ＴＡ８１２９Ｚ的⑨、{13}脚，调节Ｂ２，使电压表指示为０Ｖ即可。
Ｂ２可选用７ｍｍ×７ｍｍ的电视机用３８ＭＨｚ中周骨架自制，用∮０．１ｍｍ漆包线，在上面三槽内每槽绕５Ｔ，共绕１５Ｔ，回路电容２４ｐＦ。
３．立体声解码器
与ＴＡ８１２９Ｚ配接的立体声解码器选用ＬＡ３３７０。
ＬＡ３３７０多用于高性能调谐器和中高档汽车收放机，内部包括立体声解调、立体声噪声控制、高音频截止控制，立体声／单声自动选择电路。分离度≥５０ｄＢ（１ｋＨｚ时）、信噪比≥７８ｄＢ、失真度≤０．０５％、工作电压９Ｖ。
ＬＡ３３７０的⑦、⑧脚与ＴＡ８１２９Ｚ信号强度电压表输出端相连，当接收到的信号较微弱时，立体声信噪比大幅下降，噪声增大，中放电路信号表输出电压降低，加在⑦、⑧脚的控制电压也随之降低，立体声噪声控制和高音频截止控制起控，从而改变解码器的副载波解调电平或控制其分离度，或自动转换为单声道，使信号微弱时噪声及失真大大减小，该功能特别利于远程接收。
ＬＡ３３７０共有三个调整点，ＶＲ４调整压控振荡频率。在{13}脚接频率计，输入立体声复合信号，调节ＶＲ４使输出频率为１９ｋＨｚ。ＶＲ５调整立体声噪声和高音频截止控制电压，可接收一强信号，调节ＶＲ５使⑦、⑧脚电压为３Ｖ，静态时，⑦、⑧脚电压应为０Ｖ。ＶＲ６调整分离度，短接③脚与ＶＲ６之间的电容，调节ＶＲ６，使③脚直流电压为３Ｖ。
Ｌ、Ｒ输出端的滤波器对分离度以及失真有较大影响，ＲＣ滤波器只能提供３６ｄＢ的分离度，失真度≥３％。ＬＣ滤波器能有效地抑制残留的１９ｋＨｚ和３８ｋＨｚ分量，可提供５０ｄＢ的立体声分离度，失真度≤０．８％，但ＬＣ滤波器有体积大、成本高的缺点，选用双Ｔ滤波器也可满足要求。
调谐器最好配接有源音箱，因调频立体声音频的背景噪声较大，不必选用高保真的功放和音箱，否则，适得其反。
至此，爱好者对高保真调频调谐器就有了一个大致了解，那就是高性能的调频高频头、高性能的中频放大电路、高性能的立体声解码器，三者之间并不是简单的组合，而是既互为关联，又互相牵制，合理分配信号电平及控制电压，才能保证三者密切配合，充分发挥各自优势，提高整体性能。
