浅谈电视机电子调谐器的原理、分类与维修

浅谈电视机电子调谐器的原理、分类与维修

点击数:7753 次   录入时间:03-04 11:59:12   整理:http://www.55dianzi.com   电视机单元电路

  一、电子调谐器的基本原理
  电子调谐器的原理比较简单,即用可调的本机振荡频率(fL)与欲接收的电视信号的高频信号(fG)混频,相减后得到一个新的电视中频信号(IF),这一信号中包含有电视图像中频信号和伴音中频信号等。当然,仅仅变频还不够,由于电子调谐器处于电视机接收机的最前端,其处理信号的质量关系整体图像、伴音还原的逼真与稳定,为此,必须设置相关的高频增益自动控制电路(RFAGC)和频率自动调整电路(AFC)。以下介绍基本原理中的几个要点,以期对电子调谐器有一个基本的了解。

  ⒈电子调谐器中最基本的电路是一个混频器
  由图1可见,电视信号经天线插孔送入调谐器内的高频放大电路,经放大的信号(fG)被送到混频器。这时,由本机振荡器产生的本振频率信号(fL)也送到混频器,在混频器中本振频率与外来高频信号相减,得到新的中频信号。

图1


  例如,接收VHF(低段)二频道节目:高频信号频率为56.5~64.5MHz,图像信号为57.75MHz,本振频率为95.75MHz,混频后为:95.75MHz-57.75MHz=38MHz,38MHz即为新图像中频信号的中心频率。
  ⒉调谐电台的实质就是改变本机振荡频率
  由图2可见,本机振荡电路即是机器内部的一个可调的频率发生器,在LC振荡回路中,改变电容器C的容量,即可改变振荡频率,电容量减小频率升高,电容量增大,频率降低。在电子调谐器中,一般利用变容二极管结电容随所加电压的大小而改变的特性,来改变频率。图中RD两端加30VDC电压,D点滑动即可取得0~30V的BT电压,就可找到某一个频道的调谐点电压值。

图2


  ⒊变换波段和频道就是可跳跃式改变本振频率
  BT电压与调谐我国电视广播波段频道的关系,如图3所示。
  由图3可以看出,我国的电视共设有57个频道,且分布在三个波段中,如2频道在VHF(L)段,8频道在VHF(H)段,13~57频道在UHF段。还可以看出每一个频道的本振频率一定与BT电压斜线上某一点相对应。所以说,选择频道就是给选择波段电路供电使其工作起来,并使BT电压工作在某一点,供调谐器BT端。

图3


  波段转换与频道变换的电路原理如图4所示。

图4


  波段转换开关K的转换将V+分别接通Ⅰ、Ⅲ或U波段工作电压(二极管的导通,可改变线圈接入电路的多少),使接收范围在相应的选择波段中。频道的变换,即在相应的波段内,BT电压由小到大的升高即可改变频道。开关K与电位器RD的配合使用就可随意调谐到某一频道了。

  ⒋RFAGC及AFT控制使调谐器与中频电路构成闭环控制
  由图5可见,从混频器输出的中频信号(IF),经滤波器滤波,去除(fL-fG)以外的无用频率,并得到适合的中频曲线(图像、伴音、彩色副载频率、频点、宽带及峰值),进入中频信号处理电路。中频信号处理电路,多为一块专用集成电路,在主板上紧跟在调谐器后,也有的是一块独立的单元插板。在单片机心中,中频IC被集成在单片IC中。在中频IC中主要包含有图像中频检波电路、RFAGC及AFT电压形成等电路。检波可得到图像视频信号。这个视频信号的质量、信号的频点、频带、峰值等是以后单元电路正常工作的保证条件,也是前电路工作的结果。所以中频IC电路无一例外地要设两个支路,一个是RFAGC电压形成电路,取视频信号,形成对调谐器高放电路增益控制的电压——RFAGC电压;另一个是AFC电压形成电路,取中频载频信号,通过与外电路、AFC线圈等组成频偏鉴相电路,使中频频偏变成AFC电压。AFC电压送入调谐器,改变本振频率,调整中频频率。这个通路中设有AFC开关,在必要时可停止其反馈作用。

图5

二、电子调谐系统的类型
  这里使用了电子调谐系统这样一个概念,因为现在电子调谐器大部分仍是设计成一个独立的部件,但是,应用时只靠调谐器本体,不能独立完成调谐的任务。所以只有把调谐、搜索、自动记忆等功能放在组成的系统中理解,才能更好地理解原理,把握故障现象的来龙去脉,减少维修盲目性。

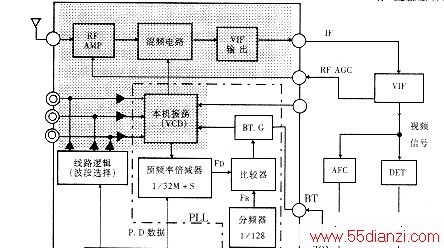

  不同类型的电子调谐系统,其原理是相同的,唯有频道调谐电压(BT)取得和供给的方法不同。按BT电压取得和供给的方法,可将电子调谐系统分为三个类型:即选台板调节设定电压法、电压合成器(VS)、频率合成器(VS)。

  1.选台板调节设定电压法
  这种电路在彩电没有引进微电脑技术前被广泛采用,电子调谐器作为独立部件与选台板及图像中频处理单元反馈的RFAGC、AFT控制电压,构成调谐系统。选台板结构形式有数十种,有的还设有晶体管或IC电路作隔离或逻辑组合电路,但基本作用是相同的。本机振荡的BT电压都是由选台板上的开关置位和BT电压电位器调节位置记忆的。电路原理如图6所示。

图6


  工作过程:电子调谐器接入天线,置AFT于OFF的位置,接通K1开关,拨动SW1于Ⅰ或Ⅲ或U任一波段上,调节RD,A点电压为0至32V电压中一点,当收到某频道节目时,A点电压即为BT电压。此时SW1及RD的机械位置就记忆下了波段电压和BT调谐电压。其他频道节目也按此法可存于其他开关组中。收视时,转按K1……Kn开关即可转换频道。调好后,置AFT开关于ON,整个调谐系统就工作于自动状态了。
  维修要点屏幕噪点很大而收不到台,且确定调谐器IF端至中端IC输入端通道正常时,应考虑调谐器系统故障。这时,首要问题是分清故障出在调谐器本身,还是外电路。检测调谐器BL、BH、BU端是否能随欲收频段加电压,且符合要求。BT端电压能否随RD电位器平滑稳定的改变(0~32V)。上述检查完全正常,故障依旧,可考虑是调谐器本身故障,能接收电视,但画面噪点很大或画面很硬无层次,可考虑RFAGC电路故障,应检查电路中的电阻(分压器)、电位器、电容器等元件。此外,对于老机器还应特别检查AFC调谐线圈的谐振频率是否正常。

2.电压合成器(VS)调谐系统

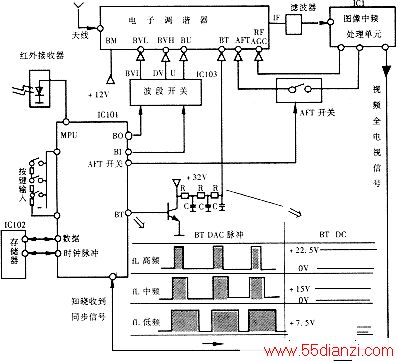

  这种调谐系统由调谐器和微电脑(MPU)控制电路(MPU)(含记忆电路)组成。波段转换电压,即BT电压(严格讲是微电脑产生的对应BT电压的BTDAC脉冲电压)是由于人工手动调谐频道或指令自动搜索频道时由微电脑MPU产生的,并写入(记忆)不挥发存储器中的。记忆时可以做到为每一个频道赋予一个节目号。转换节目时,由存储器读出BTDAC脉冲电压数据送到MPU,由BT端输出。BTDAC宽窄脉冲,再通过一个晶体管和RC电路即可得DC的BT电压了,在这个系统中,BT电压等频道调谐数据是收视调谐电视时存入存储器中的。整个系统如图7所示。


  线路工作过程:
  ⑴手动调谐时
  .用遥控器或本机上的按键输入命令到MPU。
  .MPU的BI和BO输出高或低电位电压给波段开关集成电路IC103,根据IC输入端电位逻辑组合,相应输出端为+12V电压供调谐器,使之工作在相应波段上。
  .MPU的BT端输出DAC调宽的脉冲,经Q1、RC电路转换成DC电压,送调谐器BT输入端,即可选择欲收节目。
  .上述两项调节电压及节目存储数据即可写入(记忆)在不挥发存储器IC102中。
  .电子调谐器IF端输出图像中频信号,经滤波器进入图像中频信号处理单元,该单元输出RFAGC、AFT控制信号,反馈到调谐器相应的端子。
  ⑵自动搜索调节
  .以遥控器命令自动搜索。
  .MPU收到命令后,MPU首先令波段开关IC103输出BVL电压,使调谐器工作于VHF(L)波段,BT电压变化上升,直到接收到第一个频道节目,此时中频电路出现电视信号,这信号中的电视同步信号反馈输入到MPU中。
  .MPU接到视频同步信号后,停止搜索,令存储器记忆下数据,并依次建立节目号。
  .MPU继续搜索,重复上述步骤,直至V段和U段将在播电视台信号全部调谐并依次设定节目号,记忆存储完毕。
  维修要点 根据经验,怀疑调谐器故障时,首先要检测BVL、BVH、BU端电压是否正常、受控,不正常时应检查波段开关IC电路、微电脑电路(MPU),对MPU电路要查的是它的基本工作条件(+5V电源、接地、复位脉冲、晶振电路)及相应波段转换电压是否正常。MPU正常,BT输出应该正常,则要查32V电源供给及Q1、RC电路,并确认调谐器BT端电压正常。AFT电压一般通过AFT开关IC,开关动作控制是根据需要由MPU输出控制信号的。自动搜索调台时,当出现稳不住台不能记忆的故障现象时,可着重检查反馈到MPU的视频同步信号是否到位。对涉及MPU的故障现象要重点检查外围电路,因为MPU芯片损坏的概率是非常低的。
