简单实用的小功放

　　由于随身听携带方便、操作简便、音质好，因而受到了在校爱乐者的青睐。但随身听均采用低直流电源供电（如1.5V、2V、3V等），输出功率小。
　　

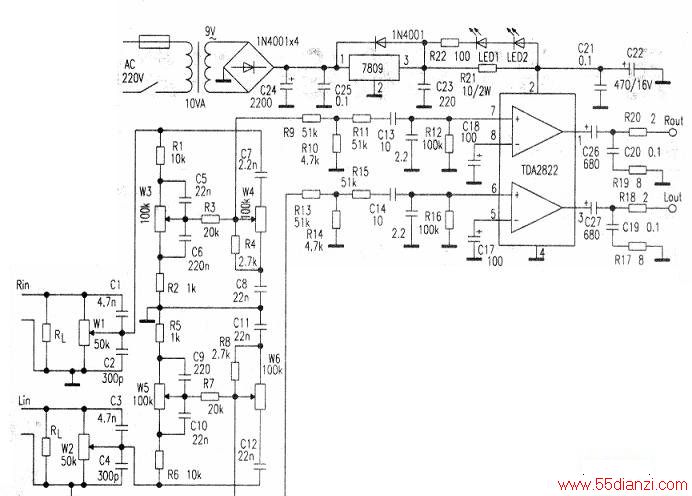

　　为此特设计了一款输出功率可达1W的简易小功放，具有等响度、降噪、音量和音调调控等功能，且成本低。其电路原理图见下图。
　　
　　图中，RL为匹配电阻，其值应与随身听标称负载一致，用以确保随身听的输出级电路工作在最佳工作状态。C3、C4、W2和C1、C2、W1分别是左、右声道的音量调控及等响度电路，并对高频噪声有一定抑制作用。R5～R8、W5、W6、C9-C12和R1~R4、W3、W4、C5~C8分别构成简易的左、右声道音调调控电路。R13NR16、G14和R9NR12、C13分别构成左、右声道的简易降噪电路及低通滤波器，与音调控褂电路等巧妙配合，可在TDA2822的输入端获得与录制时相近的信号波形，使保真度得以提高。R18和R20为输出保护电阻，用于防止因输出端对地短路而损坏TDA2822,oR22、LED1、腿D2等组成．过流指示电路，当功放工作电流大于400mA时，LED1和LED2就会发光。Cl3和C14为输入隔直耦合电容，应采用漏电极水的优质电解电容，以利于音频信号顺利通过，不阻塞信号。C17和Cl8为输入回放的对地通路，在典型电路中常为10μF或47μF。其输入阻抗过大，会引起信号阻塞或引起自激，在这里将C17和Cl8加大到100斗F，其音质有所改善，音域变宽。C26和C27为输出隔直耦合电容，通常选择为220μF，这样显得输出阻抗过高，信号阻塞，引起失真，甚至自激，现将C26和C27加大到680μF，音质明显改善，音域也变宽了。
　　
　　该电路只要安装无误，元器件质量无须调试即可正常工作。
