单级放大器交流电路分析方法和思路培养

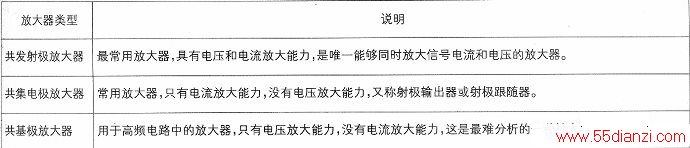

　　无论三极管单级放大器的具体电路形式如何变化，三极管只能构成三种独立类型的单级放大器，上表是三极管三种类型放大器特性，了解它们的特性有利于对电路工作原理的分析。

　　2、放大器类型判别思路和方法

　　判断三极管接成什么类型放大器的原理是：放大器有一个输入回路，一个输出回路，每一个回路需要两根引脚，而三极管只有三根引脚，这样三极管三根引脚中必有一根引脚被输入和输出回路所共用，共用哪根引脚就是共该引脚的放大器。例如，共用发射极时，就是共发射极放大器。

　　实用有效的判断方法是：三极管有一根引脚被共用，放大器的地线是电路中的共用参考点，所以三极管的一根引脚应该交流接地（注意不是直流接地），只要看出三极管的哪根引脚交流接地，就可以知道是什么类型放大器。

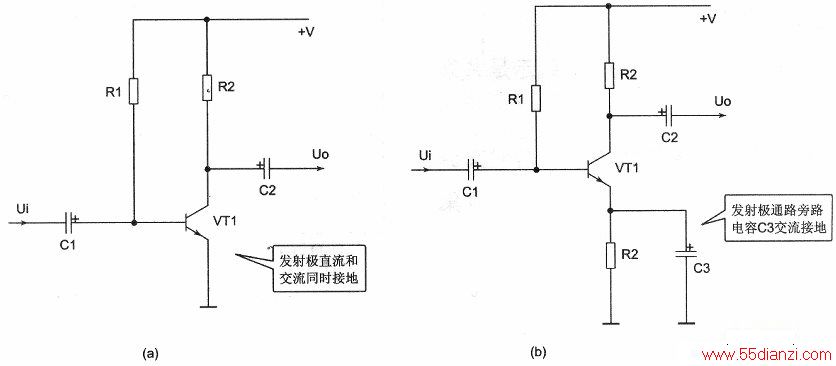

　　(1)判断共发射极放大器电路方法。如上图所示是几种共发射极放大器电路示意图。

　　上图(a)所示电路中的VT1管发射极直接接地，上图( b)所示电路中的三极管VT1的发射极通过电容C3接地端，因为C3的容量较大，对交流信号的容抗很小而呈通路，这样对交流信号而言VT1管发射极相当于接地，所以这是一级共发射极放大器。

　　从共发射极放大器中可以看出，VT1管基极和集电极不接地。输入信号从基极与地端之间输入到三极管中，为方便起见说成输入信号从基极输入；输出信号从VT1管集电极与地端之间输出，说成从集电极输出。

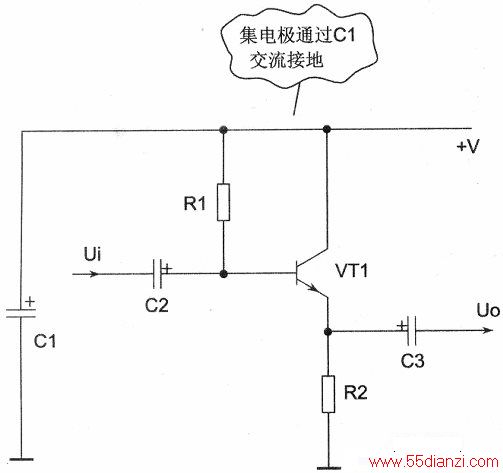

　　(2)判断共集电极放大器电路方法。如上图所示是共集电极放大器电路。

　　具体判断方法是：电路中，集电极接直流电源+V，对交流而言+V端等效接地（Cl将+V端交流接地），所以VT1管集电极交流接地，是共集电极放大器。

　　交流信号从基极输入（基极与地线之间输入），信号从发射极输出（发射极与地线之间输出）。

　　电路分析中要注意，在共集电极放大器电路中，三极管VT1发射极与地线之间不能接入旁路电容，否则放大器交流短路，无信号输出。

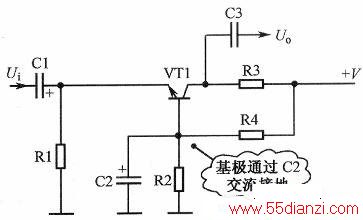

　　(3)判断共基放大器电路方法。如上图所示是共基极放大器电路。

　　具体判断方法是：电路中，三极管VT1基极通过旁路电容C2交流接地，这样基极被共用，所以这是共基极放大器。

　　交流信号从发射极输入（发射极与地线之间输入），从集电极输出（集电极与地线之间输出）。

　　3、信号传输分析方法

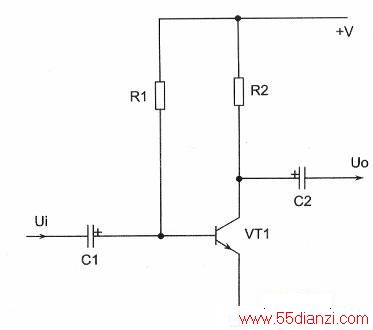

　　信号传输分析就是分析信号在单级放大器中传输的具体路径，这里以上图所示是单级放大器电路为例，介绍信号传输电路分析方法。

　　具体电路分析方法是：输入信号Ui通过耦合电容Cl加到VT1管基极，经过VT1管电压和电流双重放大，从其集电极输出，经输出端耦合电容C2，输出信号U0送到后级电路中。

　　输入信号Ui传输过程中经过了C1、VT1和C2三个元器件，输入信号在这三个元器件中的处理过程是不同的。

　　对于电容Cl而言，由于它是输入端耦合电容，容量足够的大，所以对输入交流信号的容抗很小，可以认为C1容抗为零。这样，输入信号在通过C1时没有损耗，当然也没有放大作用；对于三极管VT1而言，它对输入信号有放大作用，这样VT1管集电极输出的信号比VT1管基极上的信号大许多；对于电容C2而言，它对信号的处理作用同C1相同，没有放大和损耗。
