三极管最佳负载特点

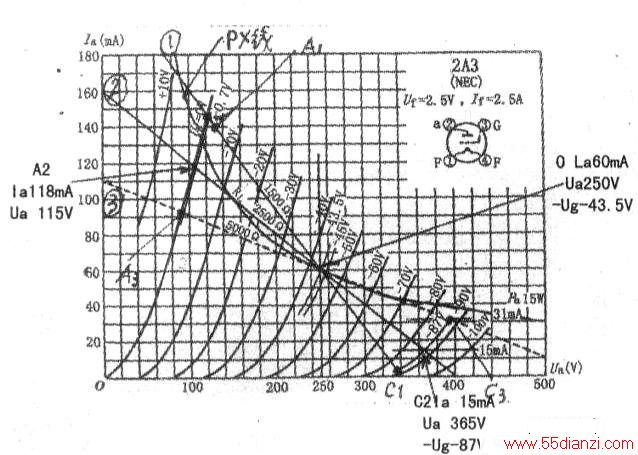

　　由下图的不同负载电阻得出不同的结果，哪一个应属最佳呢?从计算结果可以看出：
　　
　　负载线①负载阻抗1500Ω(设计值)输出功率3.25W，非线性失真11.58%。
　　
　　负载线②设计负载阻抗25000，输出功率3.37W，非线性失真6.3％。
　　
　　负载线③设计负载阻抗50000，输出功率2.2W，非线性失真3.96％。
　　
　　由以上结果可见，三极功率管随最佳负载阻抗增大，输出功率减小，非线性失真明显减小，反之则两者都增大，但输出功率增大不明显，非线性失真则猛增两倍以上。取两者之间的最佳负载则可得到最大功率和合适的失真度。
　　
　　上述三种负载的设计值和下图计算值间都有不大的差异，原因是曲线族印刷精度差，线条太粗和由曲线读职数据的视差所致，但足以证明最佳负载的理论及选择方法的正确性和可行性。
