IGBT管静态特性

　　
　　在正向导通的大部分区域内，ic与Uce呈线性关系，此时IGBT工作于放大区内。在伏安特性明显弯曲部分，ic与Uce呈非线性关系，此时IGBT工作于饱和区。在实际电路中，IGBT多工作在饱和或关断状态。若IGBT工作于放大状态，则IGBT的损耗将会大幅上升。
　　

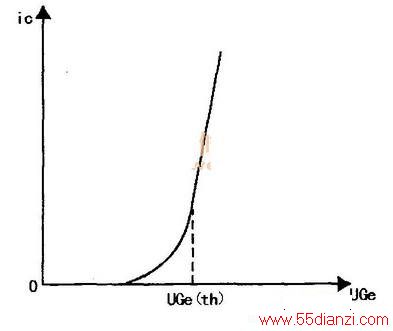

　　IGBT的转移特性是指集电极电流Ic与栅射电压UGe之间的关系曲线，如下图所示，它与MOSFET的转移特性相同，当栅极电压小于开启电压UGe（th）时，IGBT处于关断状态；当UGe>UGe（th）时，IGBT导通，在IGBT导通后的较大ic电流范围内，ic与UGe呈线性关系。
