74LS165简介及应用

74LS165简介及应用

点击数:7619 次   录入时间:03-04 11:38:04   整理:http://www.55dianzi.com   元器件特点及应用

74LS165是并行输入,串行输出移位寄存器。80C51单片机内部的串行口在方式0工作状态下,使用移位寄存器芯片可以扩展一个或多个8位并行I/O口。

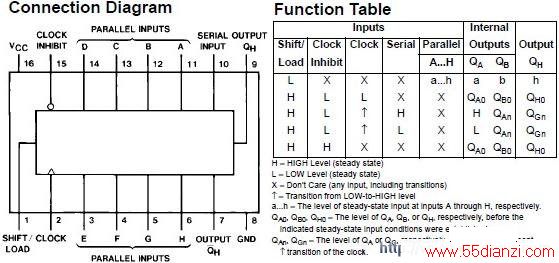

图1 74LS165引脚图与真值表

图1 74LS165引脚图与真值表

        74LS165引脚图所上示。其:

        引脚A,B,C,D,E,F,G,H 并行输入端。 QH串行输出端。CLOCK:时钟输入端。

        CLOCK INHIBIT:时钟禁止端。当时钟禁止端CLK2为低电平时,充许时钟输入。

        SHIFT/LOAD:移位与置位控制端。 SER:扩展多个74LS165的首尾连接端。

        74LS165 电路应用

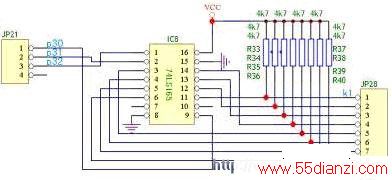

图2 74LS165应用电路图

图2 74LS165应用电路图

       TXD(P3.1)作为移位脉冲输出端与74LS165的移位脉冲输入端CLOCK相连;RXD(P3.0)作为串行输入端与74LS165的串行输出端QH相连;P3.2用来控制74165的移位与置入。
