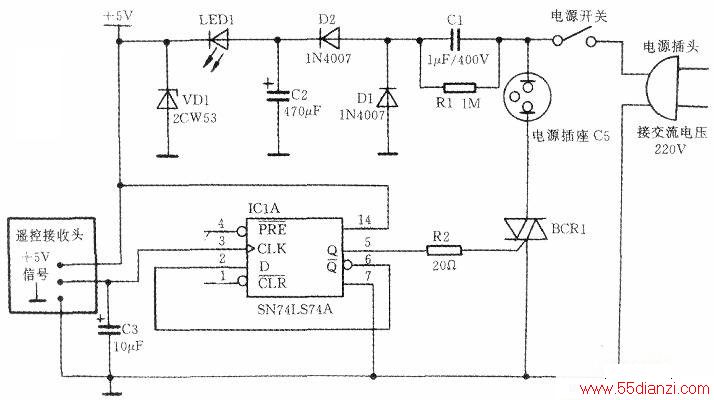

下图是采用画佳红外接收头与SN74LS74配合制作的一个红外遥控开关电路。由于控制电路不需太大的电流又希望电路体积小价格便宜，所以本电路电源采用电容降压半波整流电路，由于电路板带220V市电所以在制作中应注意安全。使用时将需要遥控的家用电器的电源插头插入电源插座CZ即可。顺便说一下，遥控发射器各键的发射编码不同，所以各键的使用效果也不一样，对于图一中的简单电路使用频率效低的键效果较好。按键的手法对控制也有影响。
