红外遥控接收电路工作原理

　　接收电路的作用是将遥控器发送的红外信号接收下来，并将其转换成电信号送入单片机实现相应的功能控制。下图是接收器的方框图，它由光敏二极管和红外接收集成块组成，红外光敏二极管与遥控器的波长相同。

　　
　　红外接收电路是将红外信号经集成块内部的自动增益控制、电路放大、限幅器稳定幅度、38kHz低通滤波器滤除38kHz调制信号，解调出编码指令脉冲，然后由整形电路进行放大整形，最后输出相应的信号到单片机遥控信号输入端。
　　

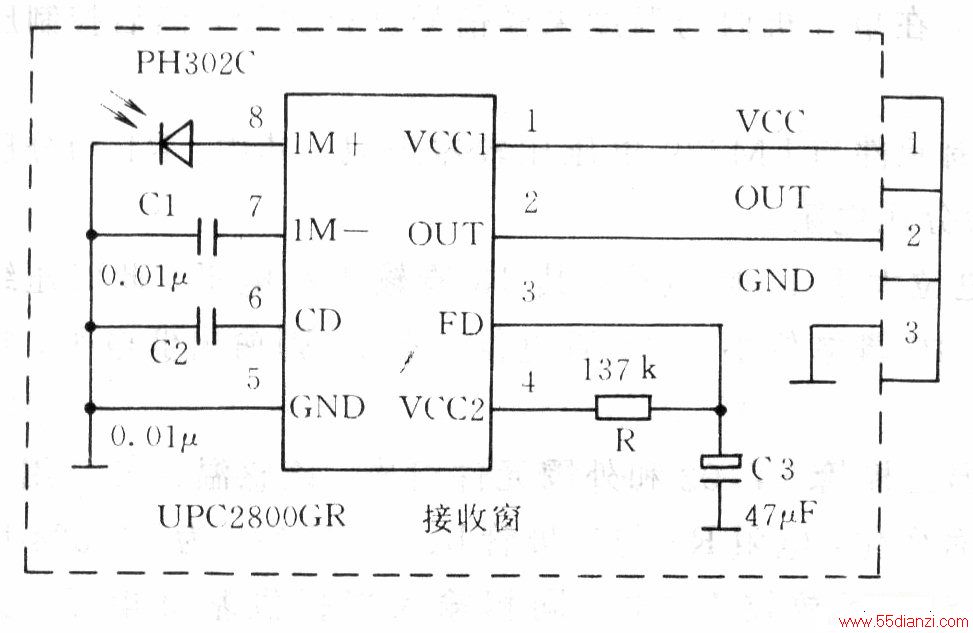

　　(1)如下图所示，红外遥控接收器是由红外接收集成块、光敏二极管、电阻、电容等组成的。集成块型号为UPC2800GR，VCC1为5V电源，OUT为遥控信号输出端，VCC2为直流电源，F0为带通滤波器中心频率端，5脚为直流地，6脚为整形电路，7脚为自动增益控制端，8脚为遥控信号输入端。正常工作时，PN红外接收光敏二极管将遥控器发出的遥控信号接收后送入集成块UPC2800GR8脚进行信号放大和解调，电容Cl用来设定前置放大器频率特性和增益，C2积分电容用来波形整形，电阻R和电容C3用来设定集成电路内部滤波器的中心频率。

　　
　　(2)下图是另一种遥控接收电路。它由红外接收集成块和外围元件组成遥控接收电路。其中：
　　
　　Rl为降压电阻，C7为滤波电容，R2、C4、Ll组成38kHz遥控载波调谐回路，使遥控信号得到选频放大，C6为积分电容，C5、L2用于滤除38kHz载波信号，C3、R3用于放大器自动增益控制，Cl为电源滤波电容。
