74LS164为8 位移位寄存器(串行输入,并行输出),其主要电特性的典型值为:54/74164 185mW54/74LS164 80mW。

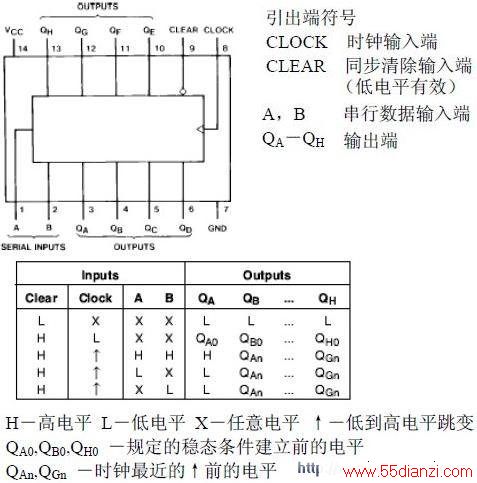

74LS164引脚图及功能说明
当清除端(CLEAR)为低电平时,输出端(QA-QH)均为低电平。 串行数据输入端(A,B)可控制数据。当 A、B任意一个为 低电平,则禁止新数据输入,在时钟端(CLOCK)脉冲上升沿作用下Q0 为低电平。当A、B 有一个为高电平,则另一个就允许输入数据,并在CLOCK 上升沿作用下决定Q0 的状态。
