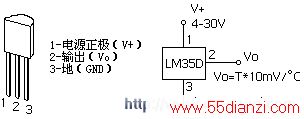

LM35D引脚图

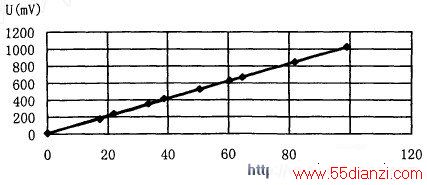

图1 实测LM35D 的输出特性
从图1 的实验结果可以看出LM35D 的输出电压与温度存在着较好的线性关系,用最小二乘法拟合得到关系式U = 7.05 + 10.02t ,即其灵敏度为10.02mV/ ℃。但LM35D 单电源工作时测量的最低温度理论上是0 ℃,而实际上只能测到2 ℃左右,温度计校准时要注意这一点。工作电压5V 时静态电流约为50μA ,芯片自热温升仅为0.1 ℃左右,热稳定性较好。
用一个元件LM35D制作的数显温度计
该温度传感器最大的特点是是使用时无需外围元件，也无需调试和较正（标定），只要外接一个1V的表头（如指针式或数字式的万用表），就成为一个测温仪（见图2）。

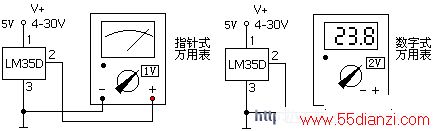

图2 LM35D制作的数显温度计
测温探头的制作：用200mm长的软导线（3种颜色）分别焊三个引脚，外用双组份环氧树脂固定（这样可以测液体温度）。
使用：按图2接好线后，你可以测试一下开水沸腾的温度是否为100，（注意参考大气压力）。也可测试室温，并用水银或酒精温度计比较一下。
